Prevodové motory na jednosmerný prúd: Kompletný sprievodca typmi, špecifikáciami a výberom pre kupujúceho

Čo je to jednosmerný prevodový motor a prečo záleží na prevodovke?

Jednosmerný prevodový motor je jednosmerný elektrický motor spárovaný s mechanickou prevodovkou v jednej integrovanej jednotke. Samotný motor sa točí rýchlo – často 3 000 až 15 000 otáčok za minútu pri menovitom napätí – ale väčšina aplikácií v reálnom svete potrebuje pomalý, kontrolovaný pohyb so značnou silou otáčania. Prevodovka to rieši výmenou rýchlosti za krútiaci moment prostredníctvom série zaberajúcich ozubených kolies. Výsledkom je výstupný hriadeľ, ktorý sa otáča oveľa pomalšie ako rotor motora, ale s proporcionálne vyšším krútiacim momentom dostupným na hriadeli.

Bez prevodovky môže malý jednosmerný motor ľahko roztočiť lopatku ventilátora, ale má problém zdvihnúť náklad, poháňať dopravný pás alebo otočiť ventil. S redukciou prevodových stupňov povedzme 100:1 ten istý motor, ktorý produkuje 5 mN·m voľnobežného krútiaceho momentu, teraz na výstupe dodáva približne 500 mN·m – mínus straty spôsobené trením záberu ozubených kolies, zvyčajne 5–20 % v závislosti od typu prevodovky a mazania. Toto znásobenie krútiaceho momentu v kombinácii s kompaktnou integráciou motora a prevodovky do jednej zostavy je dôvodom, prečo jednosmerné prevodové motory patria medzi najrozšírenejšie komponenty pohybu v priemyselných, komerčných a spotrebiteľských aplikáciách.

Typy jednosmerných prevodových motorov: Porovnanie konfigurácií prevodoviek

Konštrukcia prevodovky má väčší vplyv na výkon, veľkosť, účinnosť a hluk ako takmer ktorákoľvek iná konštrukčná premenná. Na trhu dominujú štyri konfigurácie.

Motory s čelným ozubením

Čelné ozubené kolesá majú rovné zuby rezané rovnobežne s osou hriadeľa. Ide o najjednoduchší a najlacnejší typ prevodovky na výrobu, vďaka čomu sú jednosmerné motory s čelným ozubením predvolenou voľbou pre aplikácie citlivé na náklady. Ich hlavnou slabinou je hluk: pretože pri každom zábere záberu súčasne zaberá celá šírka zubov, čelné ozubené kolesá vytvárajú pri vysokej rýchlosti charakteristický rachot. Účinnosť je dobrá – zvyčajne 95–98 % na stupeň – a dobre zvládajú mierne radiálne zaťaženie. Motory s čelným ozubením sú bežné v tlačiarňach, hračkách, predajných automatoch a ľahkých pohonoch, kde nie je prioritou tichý chod.

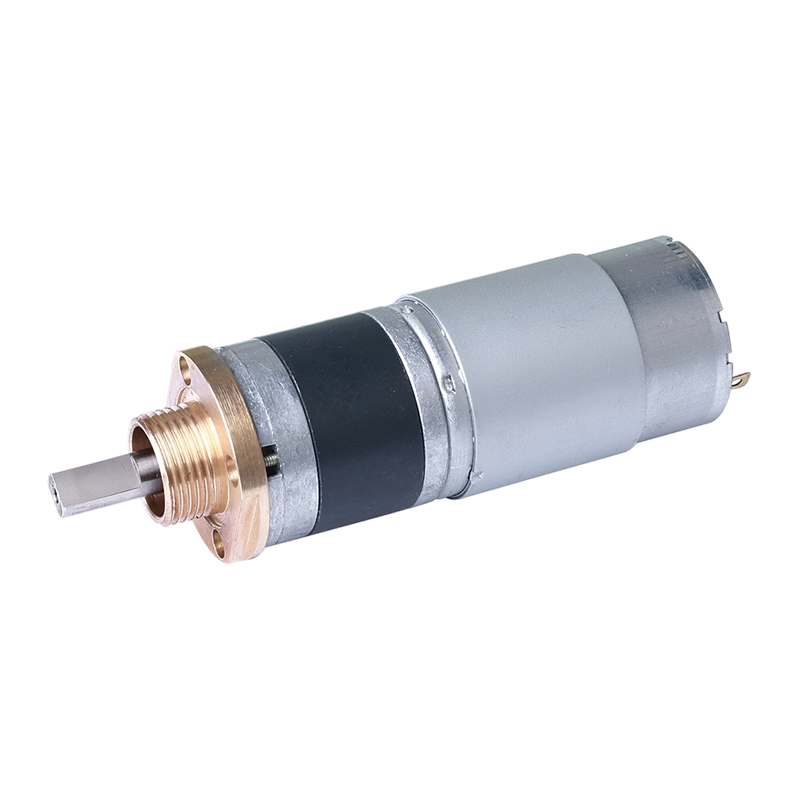

Planetárne prevodové motory

Planétová prevodovka usporiada niekoľko "planétových" ozubených kolies okolo centrálneho "slnečného" ozubeného kolesa, všetky sú obsiahnuté v prstencovom kolese. Pretože zaťaženie je rozdelené medzi niekoľko planétových prevodov súčasne, planétový jednosmerný prevodový motor poskytuje veľmi vysokú hustotu krútiaceho momentu v kompaktnom koaxiálnom balení. Výstupný hriadeľ je zarovnaný s hriadeľom motora, čo zjednodušuje inštaláciu v priestorovo obmedzených usporiadaniach. Planétové prevodovky sú tuhšie a presnejšie ako čelné alebo šnekové typy, čo z nich robí preferovanú voľbu pre robotiku, automatizované riadené vozidlá (AGV), elektrické skrutkovače a akékoľvek aplikácie, ktoré vyžadujú vysoký krútiaci moment, tesnú presnosť polohy a dlhú životnosť. Kompromisom je cena: planétové prevodovky sú pri rovnakom krútiacom momente podstatne drahšie na výrobu ako čelné alebo špirálové typy.

Šnekové prevodové motory

Šneková prevodovka používa závitovkový hriadeľ, ktorý je v zábere so závitovkovým kolesom pod uhlom 90 stupňov. Táto konfigurácia dosahuje veľmi vysoké redukčné pomery v jednom stupni — bežne 5:1 až 100:1 — a poskytuje prirodzenú samosvornú charakteristiku: keď sa motor zastaví, záťaž nemôže poháňať prevodovku. Vďaka tomu sú jednosmerné motory so závitovkovým prevodom ideálne pre aplikácie, kde náklad musí držať polohu bez napájania, ako sú napríklad otvárače garážových brán, javiskové výťahy, ovládače nemocničných postelí a bezpečnostné zábrany. Hlavným obmedzením je účinnosť: trenie záberu závitovkového súkolesia je vysoké, s typickou jednostupňovou účinnosťou v rozsahu od 50 do 90 % v závislosti od uhla predstihu, pričom vyššie pomery sú postupne menej účinné. Motory so závitovkovým prevodom tiež produkujú značné teplo pri nepretržitých pracovných cykloch s vysokým zaťažením.

Špirálové a kužeľové ozubené motory

Špirálové ozubené kolesá majú zuby vyrezané pod uhlom k osi hriadeľa, takže kontakt medzi zubami je skôr postupný a progresívny ako náhly. To výrazne znižuje hluk a vibrácie v porovnaní s čelnými ozubenými kolesami a mierne zlepšuje nosnosť vďaka väčšej efektívnej kontaktnej ploche. Špirálové jednosmerné prevodové motory sú bežné v aplikáciách, ktoré vyžadujú tichšiu prevádzku - pohony dopravníkov, baliace stroje a lekárske zariadenia. Kombinácie špirálového úkosu umožňujú, aby bol výstupný hriadeľ posunutý o 90 stupňov k motoru, podobne ako u závitovkového pohonu, ale s vyššou účinnosťou (zvyčajne 94–97 % na stupeň). Zvýšený axiálny ťah generovaný záberom špirálového ozubeného kolesa vyžaduje ložiská, ktoré dokážu zvládnuť toto zaťaženie, čo mierne zvyšuje náklady na jednotku.

Kartáčované verzus bezuhlíkové jednosmerné prevodové motory

Samotný prvok jednosmerného motora prichádza v dvoch základných architektúrach a výber medzi nimi výrazne ovplyvňuje náklady, požiadavky na údržbu, rozsah otáčok a životnosť.

Pre prototypovanie alebo prerušované aplikácie s nízkou záťažou je brúsený jednosmerný prevodový motor poháňaný jednoduchým H-mostom L298N alebo TB6612FNG najrýchlejšou a najlacnejšou cestou k fungujúcemu systému. Pre čokoľvek, čo beží nepretržite, pracuje v drsnom prostredí alebo musí vydržať roky v teréne bez údržby, bezkomutátorový jednosmerný prevodový motor – napriek vyšším počiatočným nákladom a dodatočnej elektronike vodiča – takmer vždy prináša lepšie celkové náklady na vlastníctvo.

Kľúčové špecifikácie, ktorým treba porozumieť pred kúpou

Údajové listy jednosmerného prevodového motora môžu byť husté, ale päť parametrov určuje, či motor bude fungovať vo vašej aplikácii. Pochopenie každého z nich zabráni najčastejším chybám pri výbere.

Menovité napätie

Jednosmerné prevodové motory sú určené pre špecifické napájacie napätie — najčastejšie 6V, 12V, 24V alebo 48V v priemyselných a hobby aplikáciách. Prevádzka motora výrazne nad jeho menovitým napätím urýchľuje opotrebovanie kief u kartáčovaných typov, prehrieva vinutia a skracuje životnosť ložísk. Prevádzka pod menovitým napätím znižuje dostupný krútiaci moment a môže spôsobiť zastavenie motora pri zaťažení. V prípade systémov napájaných z batérie prispôsobte menovité napätie motora nominálnemu napätiu súpravy batérií pri strednom nabití, nie pri plnom nabití, aby ste predišli prepätiu na začiatku nabíjacieho cyklu. 12 V jednosmerný prevodový motor poháňaný čerstvo nabitým 3S LiPo (12,6 V) je okrajovo prijateľný; spustenie z 4S packu (16,8V) ho rýchlo zničí.

Rýchlosť bez zaťaženia a výstupná rýchlosť

Otáčky naprázdno sú otáčky výstupného hriadeľa, keď motor beží pri menovitom napätí s nulovým aplikovaným krútiacim momentom. Pri skutočnom zaťažení otáčky klesnú – zvyčajne o 10–20 % pri menovitom (trvalom) krútiacom momente a až o 50 % pri maximálnom krútiacom momente pri zastavení. Pri výpočte, či motor s jednosmernou prevodovkou môže pohybovať záťažou požadovanou rýchlosťou, vždy používajte zaťaženú rýchlosť pri očakávanom prevádzkovom bode krútiaceho momentu, nie hodnotu bez zaťaženia. Výrobcovia niekedy uvádzajú iba otáčky naprázdno a krútiaci moment naprázdno; zaťažený pracovný bod spadá zhruba do stredu krivky otáčok a krútiaceho momentu.

Menovitý krútiaci moment a krútiaci moment zastavenia

Menovitý krútiaci moment (tiež nazývaný nepretržitý krútiaci moment) je maximálny krútiaci moment, ktorý môže motor dodávať na neurčito bez prehriatia. Krútiaci moment zastavenia je maximálny krútiaci moment produkovaný, keď je hriadeľ držaný v pokoji – zvyčajne 5–10-násobok menovitého krútiaceho momentu pre motor s brúseným jednosmerným prúdom. Krútiaci moment zastavenia je užitočný na dimenzovanie prerušovaných špičkových zaťažení (napríklad sila potrebná na uvoľnenie zaseknutého ventilu), ale nepretržitá prevádzka pri zastavení alebo blízko neho spôsobí rýchle prehriatie motora. Vyberte motor, ktorého menovitý krútiaci moment je aspoň o 20–30 % vyšší ako očakávaný moment nepretržitého zaťaženia vašej aplikácie. Táto bezpečnostná rezerva zodpovedá kolísaniu trenia, poklesu napätia a zníženiu teploty.

Prevodový pomer

Prevodový pomer vyjadruje, koľko otáčok hriadeľa motora vyprodukuje jednu otáčku výstupného hriadeľa. Pomer 50:1 znamená, že výstup sa otočí raz na každých 50 otáčok motora. Vyššie prevodové pomery spôsobujú nižšie výstupné otáčky a vyšší výstupný krútiaci moment. Avšak veľmi vysoké prevody zavádzajú viac prevodových stupňov, čo zvyšuje trecie straty a vôľu - malé množstvo voľnej vôle na výstupnom hriadeli pri zmene smeru. Pre aplikácie polohovania je vôľa kritickou špecifikáciou: planétové prevodovky zvyčajne ponúkajú 0,5–3 oblúkové minúty vôle v presných triedach, zatiaľ čo ekonomické čelné prevodovky môžu mať 1–5 stupňov vôle, čo je neprijateľné pre čokoľvek, čo vyžaduje opakovateľné polohovanie.

Pracovný cyklus a tepelné hodnotenie

Pracovný cyklus popisuje percento času, počas ktorého motor beží, v porovnaní s odpočinkami v rámci daného obdobia cyklu. Motor dimenzovaný na S1 (nepretržitá prevádzka) môže bežať neobmedzene dlho pri menovitom zaťažení bez prehriatia. Hodnoty S2 (krátkodobá prevádzka) a S3 (prerušovaná periodická prevádzka) umožňujú vyššie úrovne špičkového výkonu, pretože motor sa počas období vypnutia ochladzuje. Vždy prispôsobte menovité zaťaženie motora vášmu skutočnému prevádzkovému cyklu – motor určený na 30 % pracovný cyklus sa prehrieva a zlyhá, ak beží nepretržite, aj keď sú krútiaci moment a otáčky v rámci limitov na typovom štítku.

Bežné rozsahy napätia a na čo sa každý používa

Výber napätia je často riadený dostupným zdrojom energie a nie preferenciou motora, ale pochopenie typických prípadov použitia pre každú úroveň napätia pomáha rýchlo zúžiť možnosti.

• 3V–6V jednosmerné prevodové motory: Malé aplikácie s nízkou spotrebou energie poháňané batériami AA/AAA alebo napájaním cez USB. Bežné v hračkách, malých robotoch, projektoch pre nadšencov a vzdelávacích súpravách. Výstupný krútiaci moment je nízky – zvyčajne pod 0,5 kg·cm – a tieto motory nie sú vhodné na trvalé veľké zaťaženie.
• 12V jednosmerné prevodové motory: Najpoužívanejšia trieda napätia v aplikáciách pre hobby, automobilový priemysel a ľahký priemysel. Vhodné pre robotické platformy, automatizované podávače, ovládače ventilov, otočné/naklápacie hlavy kamery a malé pohony dopravníkov. Široká škála typov prevodoviek a prevodových pomerov je k dispozícii pri 12 V, čo zjednodušuje získavanie zdrojov.
• 24V jednosmerné prevodové motory: Štandard pre priemyselnú automatizáciu, AGV a komerčné pohony. Pri napätí 24 V dokáže motor dodať dvojnásobný výkon ako ekvivalent 12 V pri rovnakom odbere prúdu, čo zjednodušuje zapojenie s tenšími vodičmi pri dlhších kábloch. Väčšina systémov poháňaných PLC vo výrobe pracuje pri napätí 24 V DC, vďaka čomu je integrácia motora čistejšia.
• 48V jednosmerné prevodové motory: Používajú sa v mobilnej robotike s vyšším výkonom, pomocných systémoch elektrických vozidiel a vysokovýkonných priemyselných zariadeniach. Pri napätí 48 V dosahuje účinnosť motora pri mnohých konštrukciách BLDC vrcholy a spínacie straty v ovládačoch motora sú znížené. Čoraz bežnejšie v platformách e-mobility a autonómnych mobilných robotoch (AMR).

Ako vybrať správny jednosmerný prevodový motor pre vašu aplikáciu

Správny výber motora na prvý raz zabráni nákladným prestavbám a poruchám na mieste. Postupujte podľa tohto praktického rámca:

Krok 1 — Definujte svoje požiadavky na zaťaženie

Vypočítajte krútiaci moment, ktorý vaša aplikácia vyžaduje na výstupnom hriadeli. Pre robota s kolesami to znamená vypočítať silu potrebnú na zrýchlenie hmotnosti robota, prekonanie valivého trenia a stúpanie do akéhokoľvek stúpania očakávaného v prevádzke. V prípade lineárneho pohonu vypočítajte silu pôsobiacu na vodiacu skrutku a preveďte ju na krútiaci moment motora prostredníctvom stúpania skrutky a účinnosti. Pridajte 25–50% bezpečnostnú rezervu na zohľadnenie variácií trenia, starnutia a najhorších scenárov zaťaženia. Toto cieľové číslo krútiaceho momentu – s uplatnenou rezervou – sa stane vašou špecifikáciou minimálneho menovitého krútiaceho momentu.

Krok 2 — Určite požadovanú výstupnú rýchlosť

Stanovte minimálne a maximálne otáčky výstupného hriadeľa, ktoré vaša aplikácia potrebuje. Dopravník, ktorý pohybuje produktom rýchlosťou 0,5 m/s s hnacím valčekom s priemerom 50 mm, vyžaduje výstupnú rýchlosť približne 191 otáčok za minútu (0,5 / (π × 0,05) × 60). Vyberte motor, ktorého otáčky naprázdno sú aspoň o 15–20 % vyššie ako požadované otáčky pri zaťažení, aby ste zaistili, že motor nebude za normálnych podmienok fungovať blízko zastavenia.

Krok 3 — Vyberte vhodný typ prevodovky

Na prispôsobenie typu prevodovky požiadavkám aplikácie použite nasledujúci návod na rozhodovanie:

• Potrebujete nízke náklady, mierny krútiaci moment, nie sú citlivé na hluk → motor s čelným ozubením
• Potrebujete kompaktnú veľkosť, vysokú hustotu krútiaceho momentu, koaxiálny výstup alebo presnosť polohovania → motor s planétovou prevodovkou
• Potreba samosvornosti, výstupný uhol 90°, veľmi vysoký pomer v jednom stupni → motor so závitovkou
• Potrebujete tichý chod, strednú presnosť, pravouhlý výstup s vysokou účinnosťou → motor s kužeľovou prevodovkou

Krok 4 — Potvrďte elektrickú kompatibilitu

Skontrolujte, či váš napájací zdroj dokáže dodať špičkový prúd motora pri zastavení. Blokovací prúd pre brúsený jednosmerný prevodový motor je zvyčajne 5-10-násobok prúdu naprázdno. Ak váš zdroj nemôže tento prúd generovať prechodne počas spúšťania alebo zaseknutia, pridajte ovládač motora obmedzujúci prúd s nastaviteľným limitom prúdu alebo vyberte ovládač motora s primeranou svetlou výškou. Pre bezkomutátorové jednosmerné prevodové motory sa uistite, že menovité hodnoty trvalého a špičkového prúdu BLDC ovládača prekračujú požiadavky motora s minimálne 20% rezervou.

Krok 5 – Zvážte životné prostredie

Štandardné jednosmerné prevodové motory nie sú utesnené. Ak bude motor vystavený prachu, vlhkosti, striekajúcej chladiacej kvapaline alebo umývaniu, špecifikujte jednotku s krytím IP — IP54 pre ochranu proti prachu a striekajúcej vode, IP65 alebo IP67 pre náročnejšie prostredia. Pre potravinárske, farmaceutické alebo námorné aplikácie potvrďte, že mazivo prevodovky spĺňa príslušné regulačné požiadavky (napríklad potravinárske mazivo NSF H1 pre zóny prichádzajúce do styku s potravinami). Dôležitý je aj rozsah prevádzkových teplôt: štandardné motory sú dimenzované na okolitú teplotu 0–40°C; pre chladiarenské sklady alebo vonkajšie inštalácie v severných klimatických podmienkach potvrďte špecifikácie nízkoteplotného maziva a teplotné parametre vinutia.

Typické aplikácie jednosmerných prevodových motorov v rôznych odvetviach

Jednosmerné prevodové motory sa objavujú v obrovskej škále produktov a systémov. Pochopenie toho, kde sa bežne používajú, pomáha identifikovať vhodné referenčné návrhy a overené konfigurácie.

Metódy riadenia rýchlosti pre jednosmerné prevodové motory

Jednosmerné prevodové motory sú vhodné na prevádzku s premenlivou rýchlosťou, pretože rýchlosť jednosmerného motora je priamo úmerná aplikovanému napätiu. V praxi sa rýchlosť riadi jedným z troch spôsobov.

Modulácia šírky impulzu (PWM)

PWM je štandardná metóda na riadenie motorov s kartáčovaným jednosmerným prúdom z mikrokontrolérov, PLC a integrovaných obvodov ovládača motora. Vodič zapína a vypína napájanie motora na pevnej frekvencii – zvyčajne 1–20 kHz – a pracovný cyklus (percento času, počas ktorého je zdroj zapnutý) určuje priemerné napätie, a teda rýchlosť. 50% pracovný cyklus pri 12V dodáva približne 6V ekvivalentné motoru. Regulácia PWM je efektívna, pretože spínacie tranzistory trávia väčšinu času úplne zapnutým alebo úplným vypnutím, čím sa minimalizujú straty odporu. Frekvencie PWM pod 1 kHz môžu spôsobiť počuteľné pískanie motora, keď vinutia kotvy vibrujú pri spínacej frekvencii; frekvencie nad 20 kHz to posúvajú nad počuteľný rozsah. Pre brúsené jednosmerné prevodové motory je bežnou praktickou voľbou frekvencia PWM 10–20 kHz.

Regulácia rýchlosti v uzavretej slučke so spätnou väzbou kódovača

Pre aplikácie vyžadujúce presnú, konzistentnú rýchlosť bez ohľadu na kolísanie zaťaženia – robotické platformy, páskové pohony, presné dávkovanie – rotačný enkodér namontovaný na hriadeli motora alebo výstupe prevodovky poskytuje PID regulátoru spätnú väzbu o rýchlosti v reálnom čase. Regulátor porovnáva skutočnú rýchlosť s nastavenou hodnotou a upravuje pracovný cyklus PWM na kompenzáciu. Snímače pre jednosmerné prevodové motory sú typicky kvadratúrne optické alebo magnetické typy s hallovým efektom, s rozlíšením od 6 do niekoľkých tisíc impulzov na otáčku v závislosti od požiadaviek na presnosť. Mnoho dodávateľov jednosmerných prevodových motorov ponúka možnosti integrovaného snímača ako štandardné položky katalógu, čo výrazne zjednodušuje integráciu hardvéru.

Regulácia napätia

V jednoduchých systémoch, kde je zaťaženie relatívne konštantné a presnosť otáčok nie je kritická, možno rýchlosť nastaviť úpravou napájacieho napätia pomocou variabilného jednosmerného napájania alebo lineárneho regulátora napätia. Tento prístup je najmenej efektívny – lineárny regulátor rozptyľuje pokles napätia ako teplo – a neponúka žiadnu kompenzáciu záťaže, ale je to najjednoduchšia implementácia a je vhodná pre testovacie lavice, manuálne nastavenie rýchlosti a aplikácie s veľmi nízkou spotrebou, kde rozptyl tepla v regulátore nie je problémom.

Režimy údržby, životnosti a bežných porúch

Pochopenie toho, čo nakoniec spôsobí zlyhanie jednosmerného prevodového motora, vám pomôže navrhnúť systémy, ktoré predlžujú servisné intervaly a zachytávajú problémy skôr, ako spôsobia neplánované prestoje.

• Opotrebenie kief (kartáčované motory): Uhlíkové kefky sa časom opotrebúvajú a vytvárajú vodivý prach, ktorý môže premosťovať segmenty komutátora a spôsobiť skrat. Servisné intervaly pre brúsené jednosmerné prevodové motory v aplikáciách s nepretržitou prevádzkou zvyčajne trvajú 1 000 až 3 000 hodín. Kefy pravidelne kontrolujte a vymieňajte skôr, ako dosiahnu minimálnu dĺžku – zvyčajne vyznačenú na držiaku kefy – aby ste predišli poškodeniu komutátora.
• Porucha ložiska: Preťaženie výstupného hriadeľa radiálnymi silami presahujúcimi menovitú kapacitu ložiska je hlavnou príčinou predčasného zlyhania u kefovaných aj bezkefkových prevodových motorov. Vždy skontrolujte, či sú kombinované radiálne a axiálne zaťaženia hriadeľa vo vašej aplikácii v rámci špecifikácií zaťaženia ložísk od výrobcu. Častým vinníkom sú príliš napnuté remeňové pohony a nesprávne nastavené spojky.
• Degradácia prevodového maziva: Prevodové mazivo časom stvrdne a stráca viskozitu, najmä pri extrémnych teplotách. Intervaly opätovného mazania závisia od prevádzkovej teploty, rýchlosti a zaťaženia, ale zvyčajne sa pohybujú v rozsahu 5 000 – 10 000 prevádzkových hodín pre utesnené prevodovky. Niektoré uzavreté jednotky sú navrhnuté ako bezúdržbové počas ich menovitej životnosti; iné majú maznice na pravidelné premazávanie.
• Tepelné preťaženie: Spustenie motora nad jeho menovitý trvalý krútiaci moment spôsobí, že teplota vinutia prekročí limity triedy izolácie, čím sa izolácia natrvalo zhorší. Dokonca aj jedna silná tepelná udalosť môže výrazne znížiť životnosť motora. Vybavte motory tepelne chránenými budičmi, ktoré zahŕňajú vypnutie pri nadprúde, alebo pridajte PTC termistor zabudovaný vo vinutí na priame monitorovanie teploty, ak aplikácia zahŕňa nepredvídateľné špičky zaťaženia.
• Opotrebenie a zlomenie zubov ozubeného kolesa: Nárazové zaťaženie – ako napríklad narážanie kolesa robota na obrubník alebo akčný člen pri plnej rýchlosti – môže zlomiť zuby ozubeného kolesa, najmä v úsporných čelných prevodovkách s plastovými ozubenými kolesami. Najúčinnejšími preventívnymi opatreniami je špecifikácia kovových ozubených kolies (spekanej ocele alebo mosadze) pre akúkoľvek aplikáciu so značným nárazovým zaťažením a pridanie mechanických koncových spínačov s koncovými spínačmi na zabránenie prudkého zastavenia pri rýchlosti motora.
