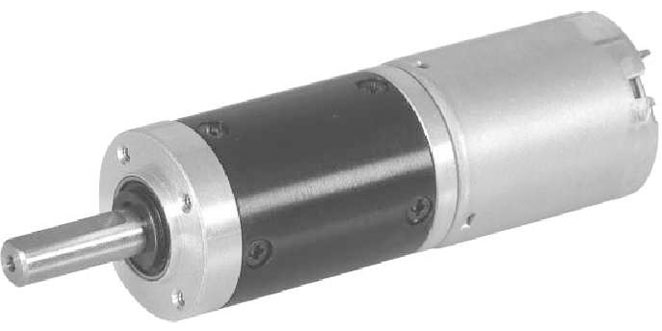

24JN10K/24ZY30 24 mm 8000-12000 ot./min DC kartáčovaný planétový prevodový motor s permanentným magnetom

24JN10K/24ZY30 24 mm 8000-12000 ot./min DC kartáčovaný planétový prevodový motor s permanentným magnetom

Jednosmerný planétový prevodový motor 24JN10K/24ZY30 s permanentným magnetom využíva kovovú planétovú prevodovku s vonkajším priemerom 24 mm a umožňuje rozsah krútiaceho momentu od 0,1 N.m do 1,0 N.m. Podpora 12V/24V duálneho napätia, rýchlosť bez zaťaženia je až 8000-12000 ot./min.

  • 24JN10K/24ZY30 24 mm 8000-12000 ot./min DC kartáčovaný planétový prevodový motor s permanentným magnetom

+86 0579-86817938-836

[email protected]

24JN10K/24ZY30(2)

Planetárna prevodovka s vonkajším priemerom 24 mm,

Rozsah prípustného zaťaženia: 0,1N.m~1,0N.m

Jednosmerný planétový prevodový motor PM (materiál ozubeného krúžku: kov)

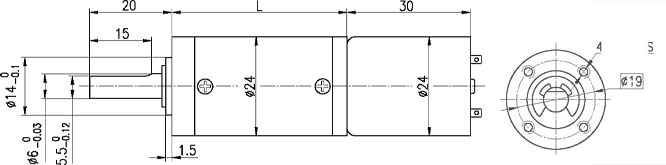

Rozmery

Technické údaje motora

Typ

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno mA

Menovité otáčky r/min

Menovitý krútiaci moment N.m

Výstupný výkon W

Menovitý prúd mA

Stall moment mN.m

Blokovací prúd A

24ZY30-1280

12

8000

80

6500

3

2

300

16

1.2

24ZY30-12100

12

10000

100

7700

4

3.1

420

16

1.6

24ZY30-24120

24

12000

140

9000

3.5

3.2

300

19

1.2

Technické údaje prevodového motora

Konfigurácia 24ZY30-1280 jednosmerný motor (24ZY30-1280 jednosmerný motor)

Pomer redukcie

14

19

27

51

71

100

139

189

264

369

516

Počet ozubených súkolesí

2

2

2

3

3

3

3

4

4

4

4

Dĺžka (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

Otáčky naprázdno r/min

571

421

296

157

113

80

58

42

30

22

16

Menovité otáčky r/min

464

342

241

127

92

65

47

34

25

18

13

Menovitý krútiaci moment N.m

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

Max. prípustné zaťaženie v krátkom čase N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

Konfigurácia 24ZY30-12100 jednosmerný motor (24ZY30-12100 jednosmerný motor)

Pomer redukcie

14

19

27

51

71

100

139

189

264

369

Počet ozubených súkolesí

2

2

2

3

3

3

3

4

4

4

Dĺžka (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

Otáčky naprázdno r/min

714

526

370

196

141

100

72

53

38

27

Menovité otáčky r/min

550

405

285

151

108

77

55

41

29

21

Menovitý krútiaci moment N.m

0.045

0.062

0.087

0.15

0.21

0.29

0.41

0.49

0.69

0.96

Max. prípustné zaťaženie v krátkom čase N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

Konfigurácia 24ZY30-24120 jednosmerný motor (24ZY30-24120 jednosmerný motor)

Pomer redukcie

14

19

27

51

71

100

139

189

264

369

Počet ozubených súkolesí

2

2

2

3

3

3

3

4

4

4

Dĺžka (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

Otáčky naprázdno r/min

857

632

444

235

169

120

86

63

45

33

Menovité otáčky r/min

643

474

333

176

127

90

65

48

34

24

Menovitý krútiaci moment N.m

0.04

0.054

0.077

0.13

0.18

0.26

0.36

0.43

0.6

0.84

Max. prípustné zaťaženie v krátkom čase N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
