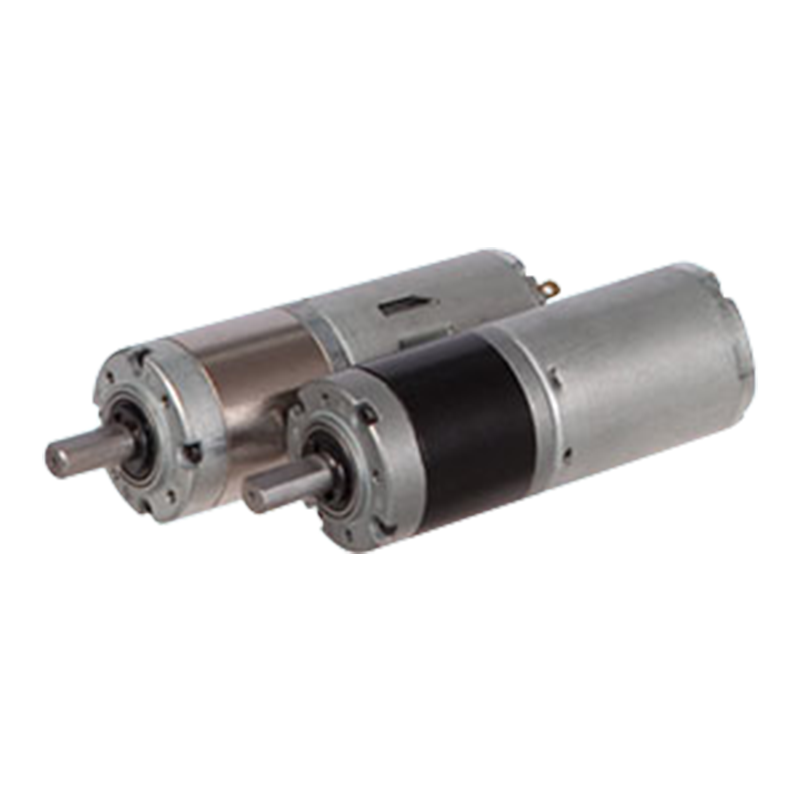

36JXE30K/36ZY50 36mm 0,3-3N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

36JXE30K/36ZY50 36mm 0,3-3N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

Materiál vnútorného krúžku 36JXE30K/36ZY50 je vyrobený z kovu a práškového kovu a môžete si vybrať medzi vnútorným krúžkom z dvoch materiálov: práškový kov (model 36JXF30K) a kov (model 36JXE30K). Vonkajší priemer je 36 mm, jeho povolený rozsah krútiaceho momentu: 0,3 N.m~3,0 N.m, otáčky naprázdno sú 3600-4200 ot./min.
S viacerými planétovými kolesami možno rozložiť nárazovú silu a zvýšiť nosnosť v kombinácii s vysokým krútiacim momentom motora kefy, aby sa vyrovnali s podmienkami vysokého zaťaženia (ako sú napríklad systémy pohonu automatizovaných výrobných liniek). Hladkú reguláciu otáčok je možné dosiahnuť úpravou napätia a výber viacstupňového prevodového pomeru superponovaných planétových kolies dokáže presne riadiť rýchlosť a krútiaci moment vo veľkom rozsahu, čo je vhodné pre scenáre vyžadujúce jemné nastavenie (napríklad lekárske vybavenie, malé roboty).

  • 36JXE30K/36ZY50 36mm 0,3-3N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom
Download Dopyt na produkt
PREV：36JXE30K/36ZY57 36mm 12v/24v DC kartáčovaný motor s planétovou prevodovkou s permanentným magnetom
ĎALEJ：36JXE30K/35ZY40 36 mm 3000-5000 ot./min DC kartáčovaný planétový prevodový motor s permanentným magnetom

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

Planetárna prevodovka s vonkajším priemerom 36 mm,

Rozsah prípustného zaťaženia: 0,3N.m~3,0N.m

Jednosmerný planétový prevodový motor PM (materiál ozubeného krúžku: kov a práškový kov)

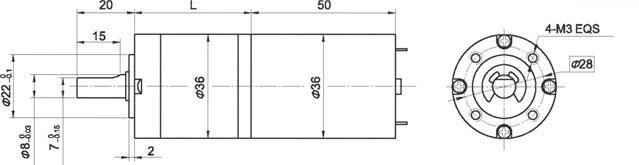

Rozmery

Ozubené krúžky je možné vybrať z dvoch materiálov: práškový kov (Typ: 36JXF30K), Kov (Typ: 36JXE30K)

Technické údaje motora

Typ

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno mA

Menovité otáčky r/min

Menovitý krútiaci moment mN.m

Výstupný výkon W

Menovitý prúd mA

Stall moment mN.m

Blokovací prúd A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50 – 2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Technické údaje prevodového motora

Konfigurácia 36ZY50-2436 jednosmerný motor (36ZY50-2436 jednosmerný motor)

Pomer redukcie

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Počet ozubených súkolesí

1

1

2

2

2

3

3

3

3

4

4

4

4

Dĺžka (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Otáčky naprázdno r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Menovité otáčky r/min

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Menovitý krútiaci moment N.m

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Max. prípustné zaťaženie v krátkom čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

Konfigurácia 36ZY50-2442 jednosmerný motor (36ZY50-2442 jednosmerný motor)

Pomer redukcie

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Počet ozubených súkolesí

1

1

2

2

2

3

3

3

3

4

4

4

4

Dĺžka (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Otáčky naprázdno r/min

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Menovité otáčky r/min

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Menovitý krútiaci moment N.m

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Max. prípustné zaťaženie v krátkom čase N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

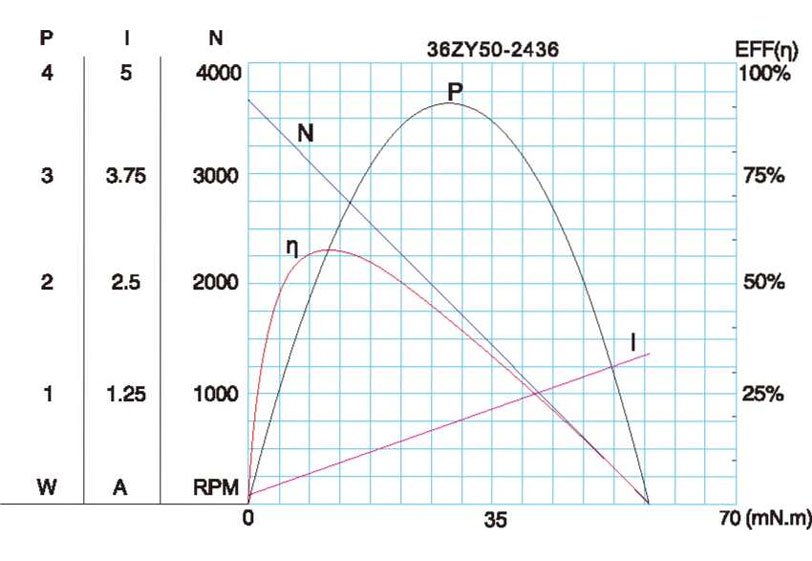

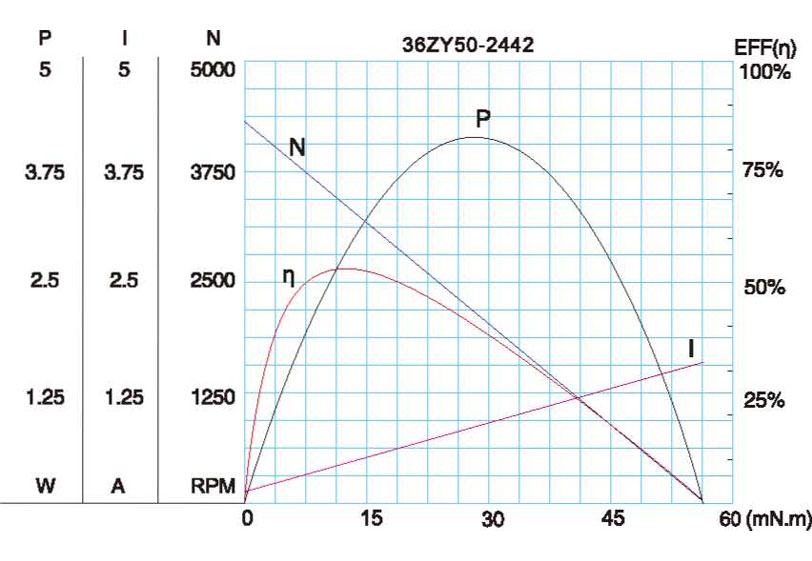

Charakteristický obrázok motora

A-17

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
