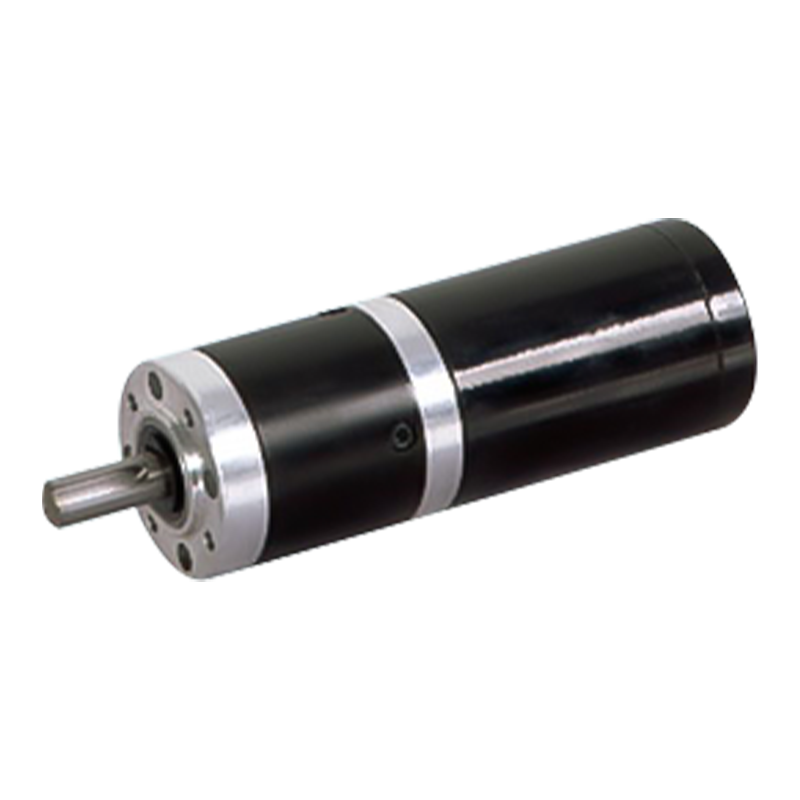

45JX100K/45ZY78 45mm 1-10N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

45JX100K/45ZY78 45mm 1-10N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

Jednosmerný planétový prevodový motor s permanentným magnetom 45JX100K/45ZY78 patrí k vylepšenému reduktoru s vonkajším priemerom 45 mm, ktorý umožňuje rozsah krútiaceho momentu 1N.m~10N.m a otáčky naprázdno 3000-4000 ot./min. Tento produkt sa vyznačuje nízkou cenou a vysokým nákladovým výkonom. Zjednodušená štruktúra Žiadny elektronický komutátor (napríklad Hallov senzor), jednoduchý dizajn obvodu, celkové náklady sú o 30% - 50% nižšie ako bezkartáčová schéma, ktorá sa zvyčajne používa v domácich spotrebičoch (mixéry, vysávače), nízkonákladové automatizačné zariadenia. Je jednoduchšia na údržbu a náklady je možné kontrolovať a kefu je možné po opotrebovaní vymeniť, aby sa predišlo zošrotovaniu celého stroja.

  • 45JX100K/45ZY78 45mm 1-10N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

+86 0579-86817938-836

[email protected]

45JX100K/45ZY78

Zosilnená prevodovka s vonkajším priemerom 45 mm,

Rozsah prípustného zaťaženia: 1N.m~10N.m

Jednosmerný planétový prevodový motor PM (materiál ozubeného krúžku: kov)

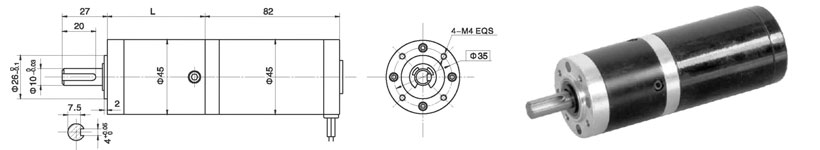

Rozmery

Technické údaje motora

Typ

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno mA

Menovité otáčky r/min

Menovitý krútiaci moment mN.m

Výstupný výkon W

Menovitý prúd mA

Stall moment mN.m

Blokovací prúd A

45ZY78-2430

24

3000

0.22

2400

55

15

1

240

3

45 ZY78 – 2 440 $ $

24

4000

0.3

3200

70

23

1.5

310

4.8

Technické údaje prevodového motora

Konfigurácia 45ZY78-2430 jednosmerný motor (45ZY78-2430 jednosmerný motor)

Pomer redukcie

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Počet ozubených súkolesí

1

1

2

2

2

3

3

3

3

4

4

4

Dĺžka (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Otáčky naprázdno r/min

809

579

214

158

111

59

42

30

22

16

11

8.1

Menovité otáčky r/min

647

463

171

126

89

47

34

24

17

13

9.3

6.5

Menovitý krútiaci moment N.m

0.18

0.26

0.62

0.84

1.2

2

2.8

4

5.6

6.8

9.5

10

Max. prípustné zaťaženie v krátkom čase N.m

3

3

12

12

12

25

25

25

25

30

30

30

Konfigurácia 45ZY78-2440 jednosmerný motor (45ZY78-2440 jednosmerný motor)

Pomer redukcie

3.71

5.18

14

19

27

51

71

100

139

189

264

Počet ozubených súkolesí

1

1

2

2

2

3

3

3

3

4

4

Dĺžka (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Otáčky naprázdno r/min

1078

772

286

211

148

78

56

40

29

21

15

Menovité otáčky r/min

863

618

229

168

119

63

45

32

23

17

12

Menovitý krútiaci moment N.m

0.23

0.32

0.79

1

1.5

2.6

3.6

5.1

7.1

8.7

10

Max. prípustné zaťaženie v krátkom čase N.m

3

3

12

12

12

25

25

25

25

30

30

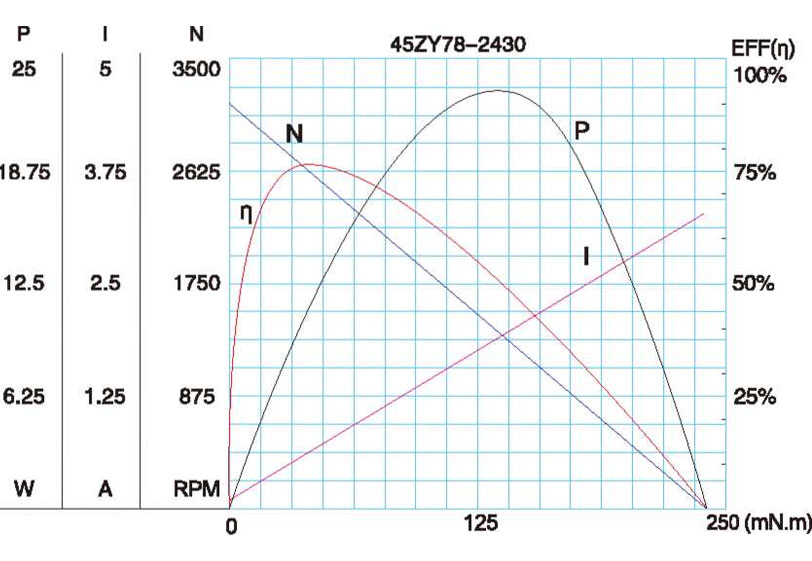

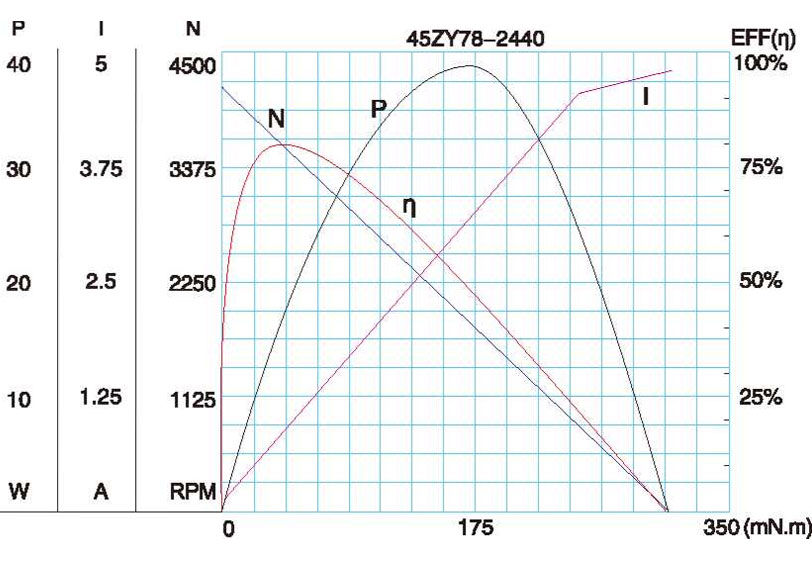

Charakteristický obrázok motora

A-23

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
