Domov / Produkt / Kartáčovaný jednosmerný prevodový motor / Kartáčovaný DC planétový prevodový motor / 82JX1200K/80ZY125 82mm 120N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

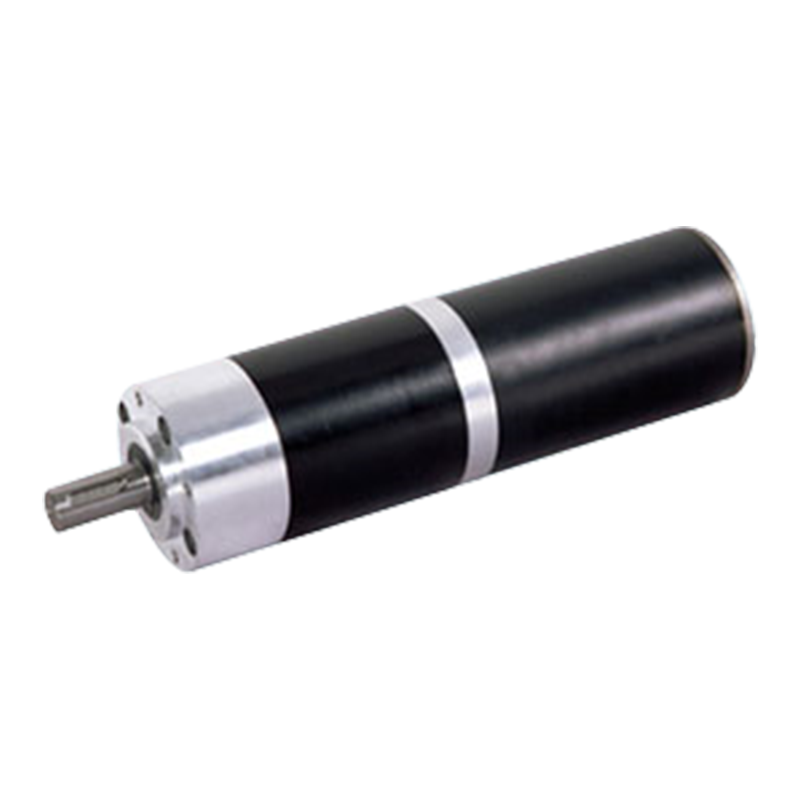

82JX1200K/80ZY125 82mm 120N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

82JX1200K/80ZY125 82mm 120N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

Jednosmerný planétový prevodový motor s permanentným magnetom je navrhnutý s 12V/24V kompatibilitou s dvojitým napätím, aby sa prispôsobil rôznym scenárom spotreby energie. Otáčky naprázdno 2000-3500 ot./min a prevodový pomer 6-71 dokážu presne nastaviť výstupný krútiaci moment (až do 120N.m) a rýchlosť tak, aby vyhovovali požiadavkám na výkon od presných prístrojov až po vysokovýkonné zariadenia. Kombinácia zotrvačnosti motora 274-440 kg·cm² a špičkového krútiaceho momentu 4,4 N.m zaisťuje odolnosť proti nárazu pri náhlom zaťažení a zároveň rýchlo reaguje s nízkou zotrvačnosťou (štart a zastavenie <3 ms). Spotreba energie naprázdno statického prúdu 22-30mA zvýrazňuje vysokú účinnosť elektromagnetického systému.

Redukčný systém využíva viaczubovú kovovú planétovú prevodovú štruktúru a realizuje prevádzku s nízkou hlučnosťou vďaka dizajnu zdieľania záťaže, čím zabezpečuje odolnosť prevodovky v drsnom prostredí, ako je prach a vlhkosť. Kombinácia kompaktného kovového šasi (dĺžka 24 mm) a hustoty krútiaceho momentu 120 N.m umožňuje vyvážiť protichodné požiadavky vysokého výkonu a systémovej integrácie v scenároch s obmedzeným priestorom, ako sú automatizované výrobné linky a lekárske vybavenie.

Celkový systém parametrov poukazuje na dvojité štandardy priemyselnej spoľahlivosti a dynamickej presnosti riadenia. Je obzvlášť vhodný pre scenáre servopohonov, ktoré vyžadujú rýchly štart a zastavenie, vysokú hustotu krútiaceho momentu a toleranciu prostredia, ako sú jadrové pohonné jednotky v robotických kĺboch, presné otočné taniere a iné oblasti.

  • 82JX1200K/80ZY125 82mm 120N.m DC kartáčovaný planétový prevodový motor s permanentným magnetom

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

Planetárna prevodovka s vonkajším priemerom 82 mm,

Prípustný rozsah zaťaženia: 120N.m

Jednosmerný planétový prevodový motor PM (materiál ozubeného krúžku: kov)

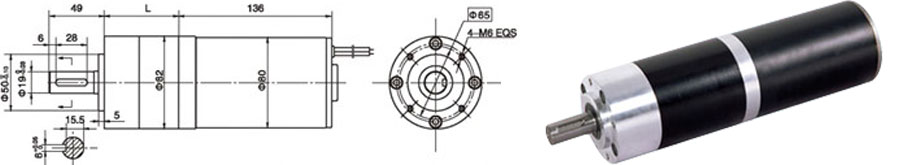

Rozmery

Technické údaje motora

Typ

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno mA

Menovité otáčky r/min

Menovitý krútiaci moment mN.m

Výstupný výkon W

Menovitý prúd mA

Stall moment mN.m

Blokovací prúd A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Technické údaje prevodového motora

Konfigurácia 80ZY125-2420 jednosmerný motor (80ZY125-2420 jednosmerný motor)

Pomer redukcie

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Počet ozubených súkolesí

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Dĺžka (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Otáčky naprázdno r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Menovité otáčky r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Menovitý krútiaci moment N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Max. prípustné zaťaženie v krátkom čase N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfigurácia 80ZY125-2435 jednosmerný motor (80ZY125-2435 jednosmerný motor)

Pomer redukcie

4

7

14

19

25

32

50

64

71

90

116

152

195

Počet ozubených súkolesí

1

1

2

2

2

2

3

3

3

3

3

3

3

Dĺžka (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Otáčky naprázdno r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Menovité otáčky r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Menovitý krútiaci moment N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Max. prípustné zaťaženie v krátkom čase N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

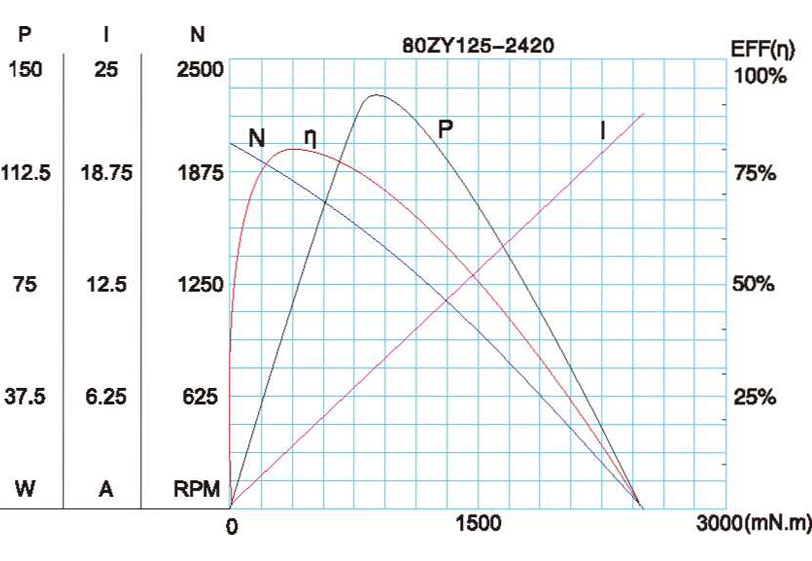

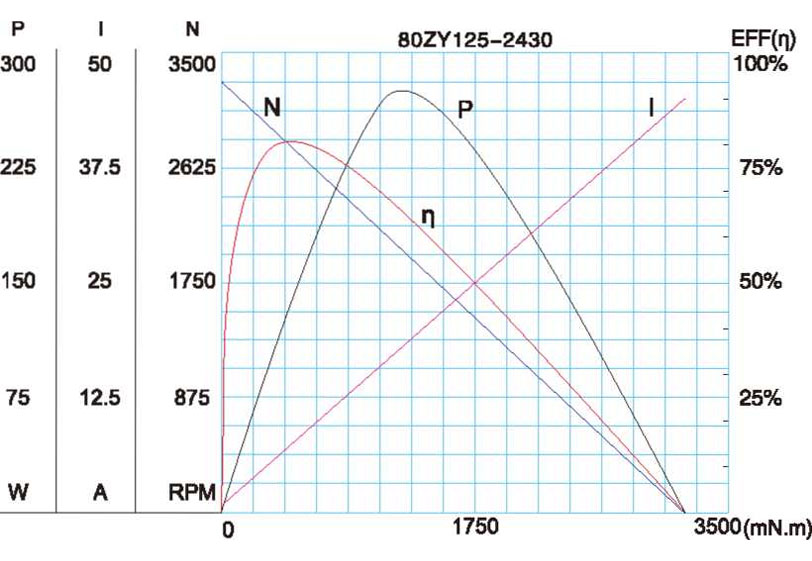

Charakteristický obrázok motora

A-34

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
