Domov / Produkt / Kartáčovaný jednosmerný prevodový motor / Brúsený DC motor s čelným ozubením / 37JBE10K/36ZY50 37 mm 3600-4200 ot./min DC kartáčovaný motor s čelnou prevodovkou s permanentným magnetom

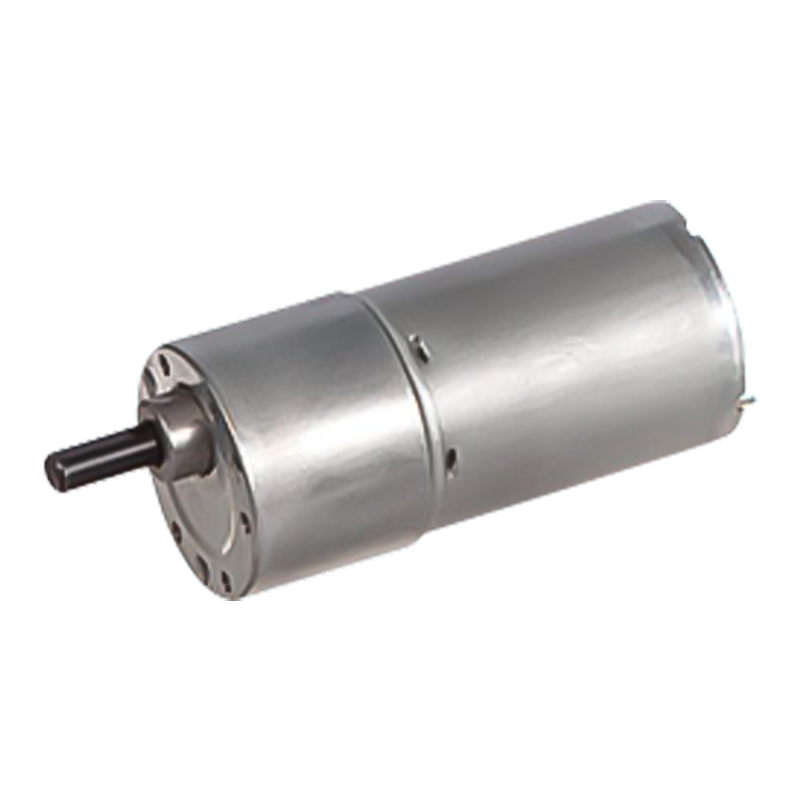

37JBE10K/36ZY50 37 mm 3600-4200 ot./min DC kartáčovaný motor s čelnou prevodovkou s permanentným magnetom

37JBE10K/36ZY50 37 mm 3600-4200 ot./min DC kartáčovaný motor s čelnou prevodovkou s permanentným magnetom

Jednosmerný prevodový motor 37JBE10K/36ZY50 s permanentným magnetom má vonkajší priemer 37 mm a možno ho použiť v prostredí s dvojitým napätím 12V/24V s otáčkami naprázdno 3600-4200 ot./min.
Štruktúra je jednoduchá, bez zložitých elektronických ovládačov (ako je hnací obvod potrebný pre bezkomutátorové motory) a výrobné náklady sú nízke. Konštrukcia prevodovky s paralelným hriadeľom je vyspelá, proces spracovania a montáže je jednoduchý, vhodný pre hromadnú výrobu a ďalej znižuje náklady. Kartáčované motory majú prirodzene vysoký rozbehový krútiaci moment a keď sa zníži pomocou paralelných prevodov, výstupný krútiaci moment môže byť ďalej zosilnený, čo je vhodné pre aplikácie vyžadujúce vysoké štartovacie zaťaženie (ako sú elektrické náradie, autíčka atď.).

  • 37JBE10K/36ZY50 37 mm 3600-4200 ot./min DC kartáčovaný motor s čelnou prevodovkou s permanentným magnetom

+86 0579-86817938-836

[email protected]

37JBE10K/36ZY50

Planetárna prevodovka s vonkajším priemerom 37 mm

Rozsah prípustného zaťaženia: 1,0 N.m

PM jednosmerný ozubený motor s čelným ozubením

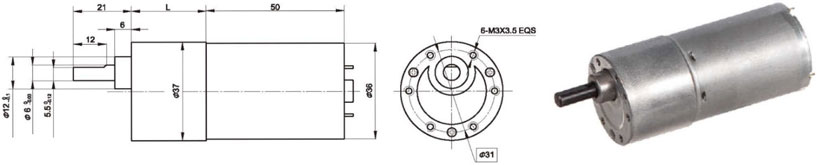

Rozmery

Technické údaje motora

TYP

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno A

Menovité otáčky r/min

Menovitý krútiaci moment N.m

Výstupný výkon W

Menovitý prúd A

Stall Krútiaci moment N.m

Blokovací prúd A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50 – 2442

24

4200

120

3450

12

4.2

0.43

52

1.6

Technické údaje prevodového motora

Konfigurácia 36ZY50-2436 jednosmerný motor

Pomer redukcie

6

10

18

30

50

75

100

150

200

250

Počet ozubených súkolesí

2

2

3

3

4

4

4

5

5

5

Dĺžka (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

31.5

31.5

Rýchlosť bez zaťaženia r/min

600

360

200

120

72

48

36

24

18

14

Menovitá rýchlosť r/min

500

300

167

100

60

40

30

20

15

12

Menovitý krútiaci moment N.m

0.06

0.09

0.14

0.24

0.4

0.5

0.67

1

1

1

Max. prípustné zaťaženie v krátkom čase N.m

0.5

0.5

1

1

2

2

2

3

3

3

Smer otáčania

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

Konfigurácia 36ZY50-2442 jednosmerný motor

Pomer redukcie

6

10

18

30

50

75

100

150

200

250

Počet ozubených súkolesí

2

2

3

3

4

4

4

5

5

5

Dĺžka (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

31.5

31.5

Rýchlosť bez zaťaženia r/min

700

420

233

140

84

56

42

28

21

17

Menovitá rýchlosť r/min

583

350

194

117

70

47

35

23

18

14

Menovitý krútiaci moment N.m

0.06

0.1

0.16

0.26

0.42

0.55

0.73

1

1

1

Max. prípustné zaťaženie v krátkom čase N.m

0.5

0.5

1

1

2

2

2

3

3

3

Smer otáčania

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

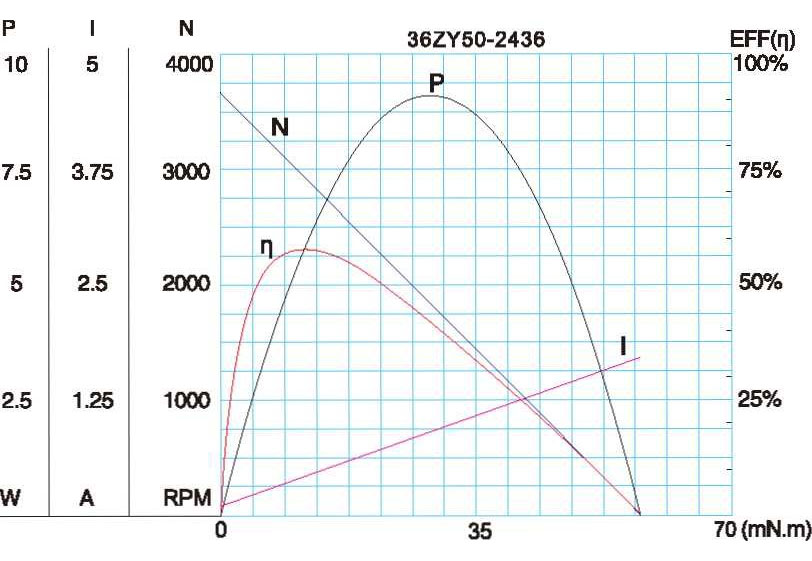

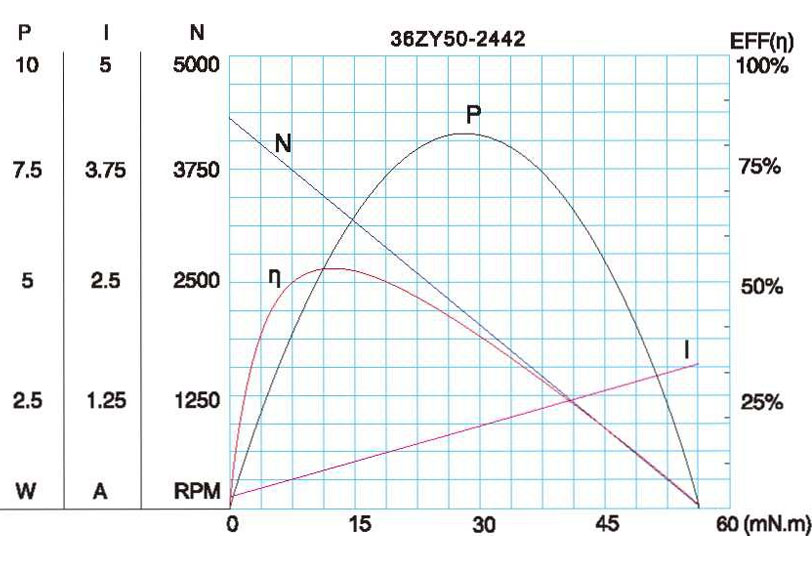

Charakteristický obrázok motora

F-4

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
