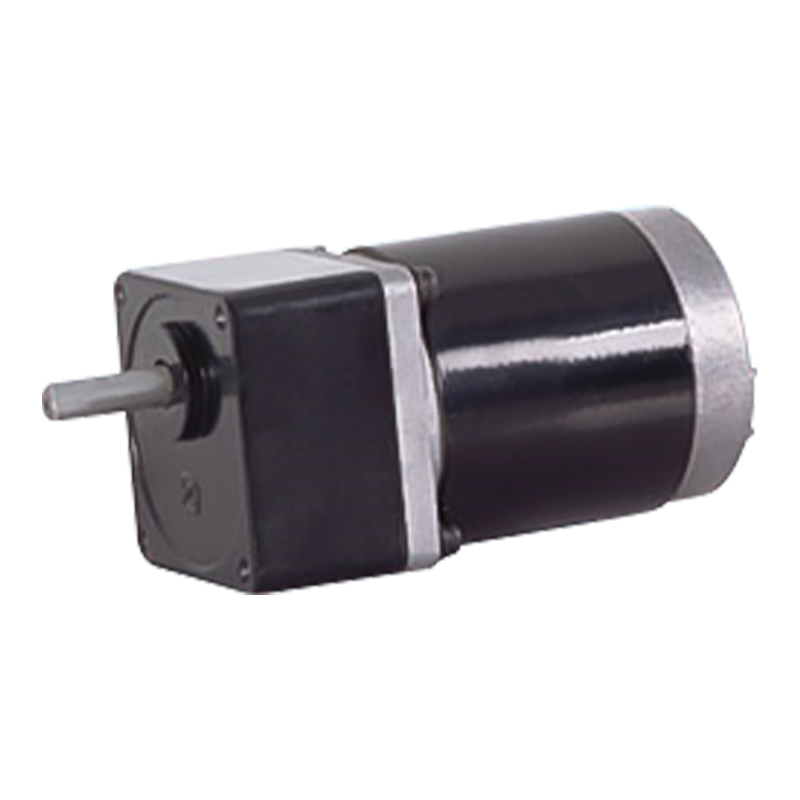

60JB50K/60ZY75 stabilný kartáčovaný motor s čelným ozubeným kolesom s permanentným magnetom

60JB50K/60ZY75 stabilný kartáčovaný motor s čelným ozubeným kolesom s permanentným magnetom

60JB50K/60ZY75 stabilný kartáčovaný čelný ozubený motor s permanentným magnetom je vysoko presné integrované riešenie pohonu navrhnuté pre priemyselné aplikácie vyžadujúce stabilný výstup krútiaceho momentu a presné riadenie pohybu. Je vyrobený z legovanej konštrukčnej ocele a presných valivých ložísk a kombinuje účinnosť technológie jednosmerného prúdu s permanentnými magnetmi s robustnou nosnosťou až 5,0 N.m. Viacstupňový optimalizovaný prevodový systém dosahuje výnimočnú účinnosť prenosu krútiaceho momentu a mechanickú životnosť, zatiaľ čo pokročilé obrábanie profilu zubov zaisťuje ultranízke hladiny hluku, ktoré prekonávajú priemyselné štandardy. Tento motor je ideálny pre robotiku, automatizované výrobné linky a lekárske zariadenia a vyniká v prostrediach vyžadujúcich nepretržitú prevádzku a citlivosť na hluk. Jeho modulárny dizajn zjednodušuje inštaláciu a podporuje kompatibilitu s rôznymi protokolmi priemyselného riadenia, čo umožňuje bezproblémovú integráciu do komplexných systémov.

  • 60JB50K/60ZY75 stabilný kartáčovaný motor s čelným ozubeným kolesom s permanentným magnetom
Download Dopyt na produkt
PREV：60JB50K/60ZY105 60mm jednosmerný brúsený motor s čelným ozubeným kolesom s permanentným magnetom
ĎALEJ：60JB50K/52ZY125 Valivé ložiská s permanentným magnetom DC kartáčovaný motor s čelným ozubeným kolesom

+86 0579-86817938-836

[email protected]

60JB50K/60ZY75

Rozsah prípustného zaťaženia: 5,0 N.m

PM jednosmerný ozubený motor s čelným ozubením

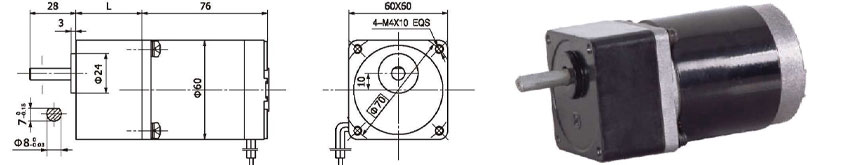

Rozmery

60 mm integrovaná prevodovka, s menovitým krútiacim momentom do 5,0 N.m, prevody z legovanej konštrukčnej ocele, všetko vybavené guľôčkovými ložiskami.

Technické údaje motora

TYP

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno A

Menovité otáčky r/min

Menovitý krútiaci moment N.m

Výstupný výkon W

Menovitý prúd A

Stall Krútiaci moment N.m

Blokovací prúd A

60ZY75-2420

24

2000

0.3

1600

50

8

0.8

215

2.1

60ZY75-2430

24

3000

0.4

2400

70

17

1.2

296

5

60ZY75 – 2440

24

4000

0.5

3200

90

30

2.2

404

8.5

Technické údaje prevodového motora

Konfigurácia 60ZY75-2420 jednosmerný motor (60ZY75-2420 jednosmerný motor)

Pomer redukcie

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Počet ozubených súkolesí

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Dĺžka (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Rýchlosť bez zaťaženia r/min

667

400

267

200

160

133

80

67

40

27

22

20

17

13

Menovitá rýchlosť r/min

533

320

213

160

128

106

64

53

32

21

18

16

13

10.5

Menovitý krútiaci moment N.m

0.13

0.22

0.33

0.44

0.55

0.66

1

1.2

2

2.7

3.1

3.6

4.3

5

Max. prípustné zaťaženie v krátkom čase N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Smer otáčania

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

Konfigurácia 60ZY75-2430 jednosmerný motor (60ZY75-2430 jednosmerný motor)

Pomer redukcie

3

5

7.5

10

12.5

15

25

30

50

75

90

100

120

150

Počet ozubených súkolesí

2

2

2

2

2

2

3

3

3

4

4

4

4

4

Dĺžka (L) mm

32

32

32

32

32

32

40

40

40

40

40

40

40

40

Rýchlosť bez zaťaženia r/min

1000

600

400

300

240

200

120

100

60

40

33

30

25

20

Menovitá rýchlosť r/min

800

480

320

240

192

160

96

80

48

32

26

24

20

16

Menovitý krútiaci moment N.m

0.17

0.28

0.42

0.56

0.7

0.85

1.2

1.5

2.5

3.8

4.5

5

5

5

Max. prípustné zaťaženie v krátkom čase N.m

2.5

2.5

2.5

2.5

2.5

2.5

5

5

5

10

10

10

10

10

Smer otáčania

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CW

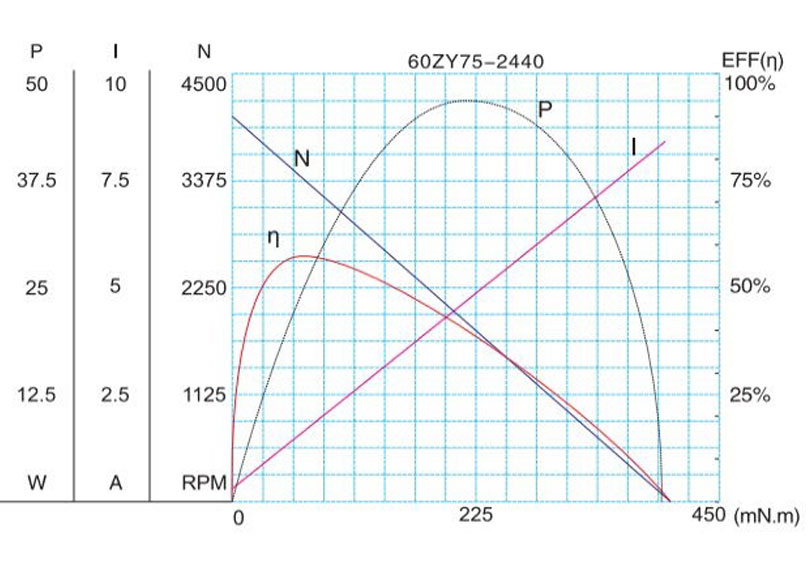

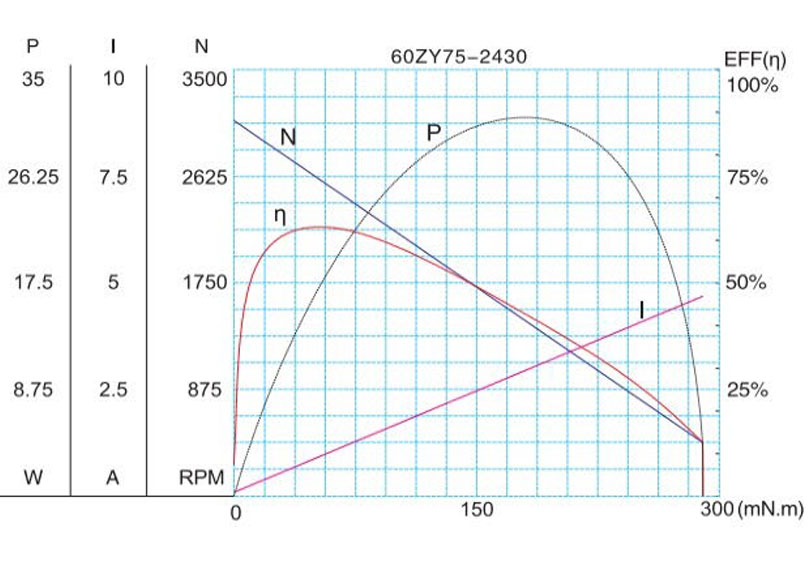

Charakteristický obrázok motora

F-8

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
