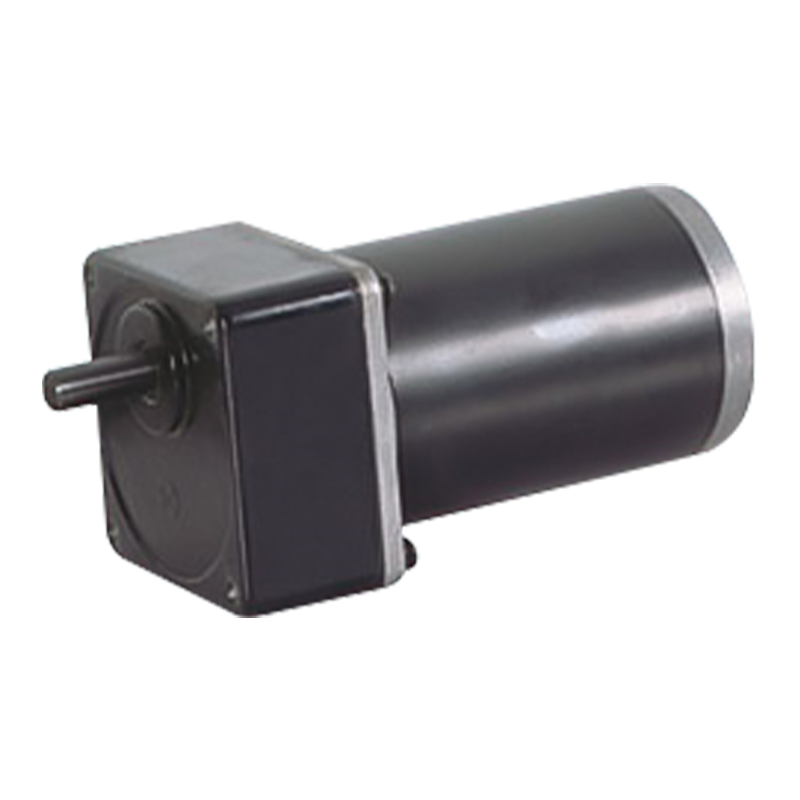

80JB100K/80ZY115 PWM 10N.m jednosmerný motor s brúseným čelným ozubeným kolesom s permanentným magnetom

80JB100K/80ZY115 PWM 10N.m jednosmerný motor s brúseným čelným ozubeným kolesom s permanentným magnetom

80JB100K/80ZY115 je vysokovýkonná 80mm planétová prevodovka navrhnutá pre širokú škálu aplikácií vyžadujúcich presné riadenie krútiaceho momentu. S povoleným zaťažením 10N.m ponúka prevodovka účinnosť a životnosť prevodovky.
Rýchlosť je možné priamo regulovať úpravou vstupného napätia a regulácia rýchlosti je jednoduchá (napríklad regulácia napätia PWM), bez zložitých riadiacich algoritmov a je vhodná pre nízkonákladové požiadavky na reguláciu rýchlosti. V kombinácii s vhodným snímačom polohy a riadiacim systémom môže kartáčovaný motor s paralelným prevodom dosiahnuť presnejšie riadenie polohy. V polohovacom prepojení automatizovanej výrobnej linky môžu byť mechanické časti presne umiestnené do špecifikovanej polohy, čím sa zvyšuje stupeň automatizácie a presnosti výroby.

  • 80JB100K/80ZY115 PWM 10N.m jednosmerný motor s brúseným čelným ozubeným kolesom s permanentným magnetom

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Prípustná záťažová príruba: 10N.m

PM jednosmerný ozubený motor s čelným ozubením

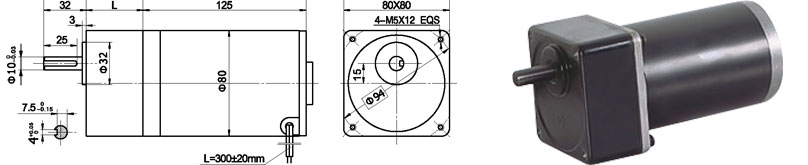

Rozmery

80 mm integrovaná prevodovka, s menovitým krútiacim momentom do 10,0 N.m, prevody z legovanej konštrukčnej ocele, všetko vybavené guľôčkovými ložiskami.

Technické údaje motora

TYP

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno A

Menovité otáčky r/min

Menovitý krútiaci moment N.m

Výstupný výkon W

Menovitý prúd A

Stall Krútiaci moment N.m

Blokovací prúd A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Technické údaje prevodového motora

Konfigurácia 80ZY115-2420 jednosmerný motor (80ZY115-2420 jednosmerný motor)

Pomer redukcie

3

5

7.5

10

12.5

15

25

30

50

Počet ozubených súkolesí

2

2

2

2

2

2

3

3

3

Dĺžka (L) mm

32

32

32

32

32

32

43

43

43

Rýchlosť bez zaťaženia r/min

667

400

267

200

160

133

80

67

40

Menovitá rýchlosť r/min

567

340

227

170

136

113

68

57

34

Menovitý krútiaci moment N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Max. prípustné zaťaženie v krátkom čase N.m

15

15

15

15

15

15

30

30

30

Smer otáčania

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Konfigurácia 80ZY115-2430 jednosmerný motor (80ZY115-2430 jednosmerný motor)

Pomer redukcie

3

5

7.5

10

12.5

15

25

30

50

Počet ozubených súkolesí

2

2

2

2

2

2

3

3

3

Dĺžka (L) mm

32

32

32

32

32

32

43

43

43

Rýchlosť bez zaťaženia r/min

1000

600

400

300

240

200

120

100

60

Menovitá rýchlosť r/min

800

520

347

260

208

173

104

87

52

Menovitý krútiaci moment N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Max. prípustné zaťaženie v krátkom čase N.m

15

15

15

15

15

15

30

30

30

Smer otáčania

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

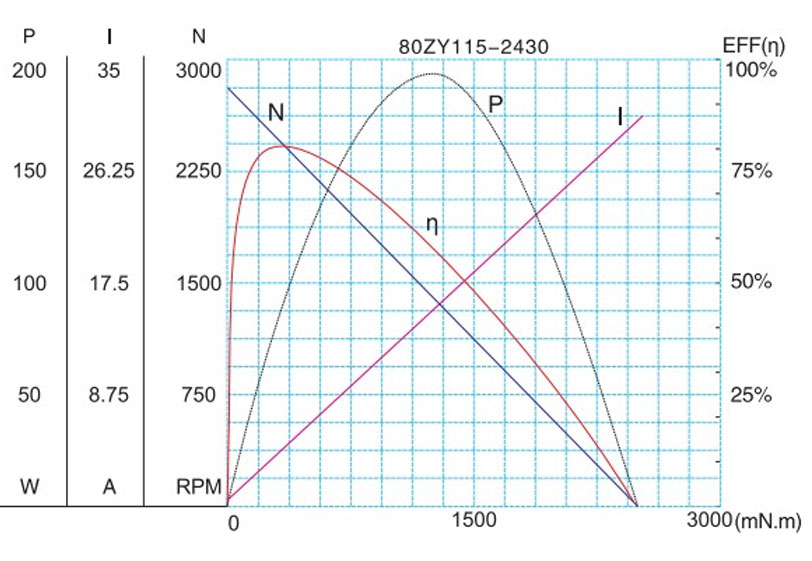

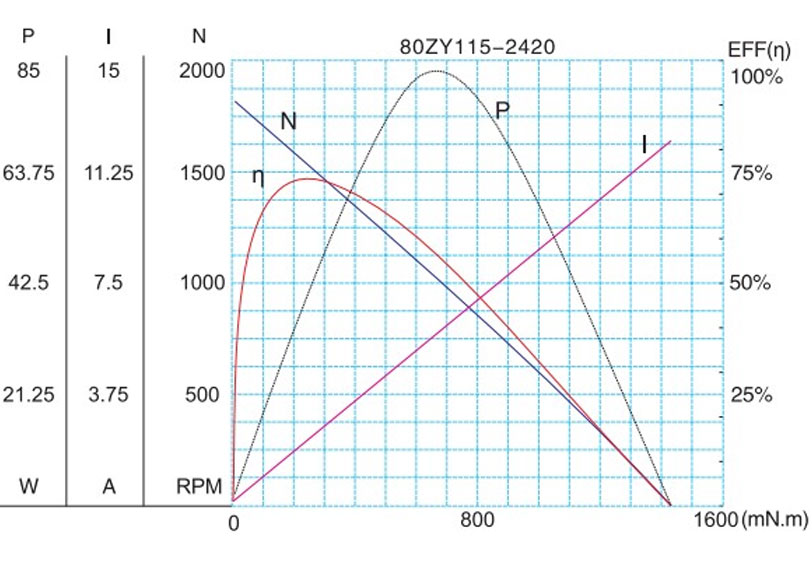

Charakteristický obrázok motora

F-13

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
