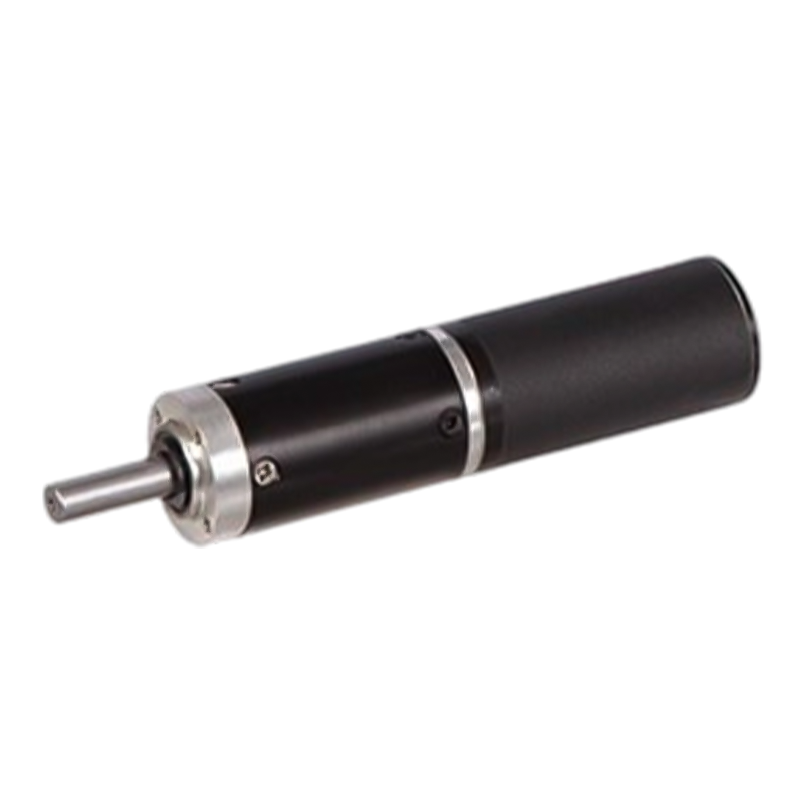

22JX10K/22ZWN45 22mm 7000 ot./min. bezuhlíkový jednosmerný planétový prevodový motor

22JX10K/22ZWN45 22mm 7000 ot./min. bezuhlíkový jednosmerný planétový prevodový motor

Bezuhlíkový jednosmerný planétový prevodový motor 22JX10K/22ZWN45 používa kovový vnútorný krúžok s vonkajším priemerom 22 mm, ktorý umožňuje rozsah krútiaceho momentu 0,05 N.m~0,5 N.m a otáčky naprázdno 7000 ot./min.
Prostredníctvom viacstupňového záberu ozubených kolies možno dosiahnuť vysoký pomer spomalenia v malom objeme (napríklad až 9000:1 v štyroch stupňoch) a výstupný krútiaci moment je veľký a rovnomerne rozložený, čo je vhodné pre scenáre s obmedzeným priestorom, ako sú kĺby robotov a automatizačné zariadenia. Rotor bezkomutátorového motora využíva permanentné magnety, ktorý je tenší a ľahší a v kombinácii s kompaktným usporiadaním planétových prevodov je celková konštrukcia menšia.

  • 22JX10K/22ZWN45 22mm 7000 ot./min. bezuhlíkový jednosmerný planétový prevodový motor

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

Planetárna prevodovka s vonkajším priemerom 22 mm,

Rozsah prípustného zaťaženia: 0,05N.m~0,5N.m

Motor s planétovou prevodovkou BLDC (materiál ozubeného krúžku: kov)

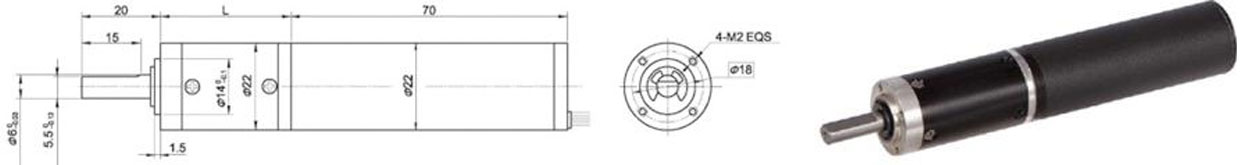

Rozmery

3-fázový 10-pólový bezkomutátorový jednosmerný motor, s externým driverom

Technické údaje bezkefkového motora

TYP

Počet pólov

Počet fáz

Napätie VDC

Otáčky naprázdno r/min

Otáčky r/min

Krútiaci moment mN.m

Výkon W

Krútiaci moment mN.m

Aktuálne A

Odpor medzi linkami v ohmoch

Indukčnosť medzi jednotlivými vedeniami mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Technické údaje bezkefkového prevodového motora

Konfigurácia 22ZWN45-2470 BLDC motor (22ZWN45-2470 BLDC motor)

Pomer redukcie

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Počet ozubených súkolesí

1

1

2

2

2

3

3

3

3

4

4

4

Dĺžka (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Rýchlosť bez zaťaženia r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Menovitá rýchlosť rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Menovitý krútiaci moment N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Max. prípustné zaťaženie v krátkom čase N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
