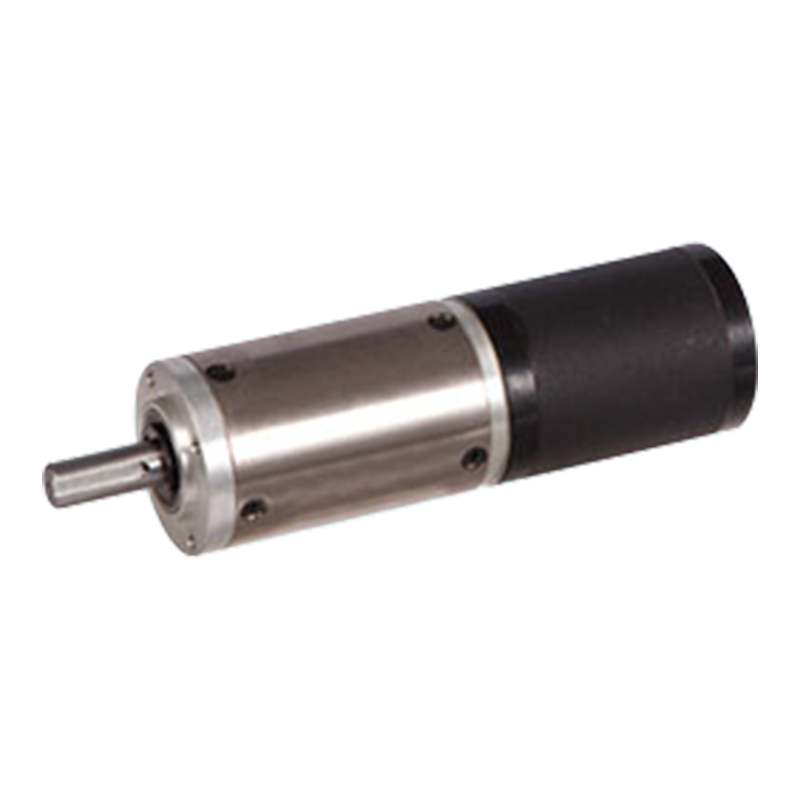

42JXGT200K/42ZWN60 42mm 12v/24v bezuhlíkový jednosmerný planétový prevodový motor

42JXGT200K/42ZWN60 42mm 12v/24v bezuhlíkový jednosmerný planétový prevodový motor

42JXGT200K/42ZWN60 je kompaktná pohonná jednotka s vonkajším priemerom 42 mm, vhodná pre prostredia s duálnym napätím 12V/24V, používa kovový dizajn vnútorného krúžku.
Pri prevodovke je záber medzi planétovým kolesom a centrálnym kolesom a ozubeným krúžkom relatívne hladký a vysoko presná technológia spracovania ozubených kolies môže účinne znížiť hluk prevodovky a hluk počas prevádzky môže byť zvyčajne regulovaný pod 40-60 decibelov. Konštrukcia planétového prevodu je kompaktná, ozubené koleso je vyrobené z vysoko pevnej legovanej ocele, po kalení, brúsení a iných procesoch, s vysokou pevnosťou a odolnosťou proti opotrebovaniu, vydrží veľké nárazové zaťaženie, dlhá životnosť.

  • 42JXGT200K/42ZWN60 42mm 12v/24v bezuhlíkový jednosmerný planétový prevodový motor

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWN60

Planetárna prevodovka s vonkajším priemerom 42 mm,

Rozsah prípustného zaťaženia: 2N.m~20N.m

Motor s planétovou prevodovkou BLDC (materiál ozubeného krúžku: kov)

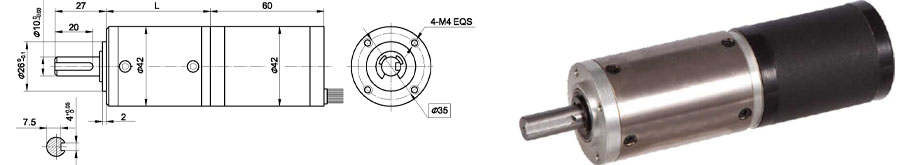

Rozmery

Technické údaje bezkefkového motora

TYP

Počet pólov

Počet fáz

Menovité napätie VDC

Otáčky naprázdno r/min

Menovité otáčky r/min

Menovitý krútiaci moment mN.m

Menovitý výkon W

Reak krútiaci moment mN.m

Špičkový prúd A

Odpor medzi linkami v ohmoch

Indukčnosť medzi jednotlivými vedeniami mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Technické údaje bezuhlíkového prevodového motora

Konfigurácia 42ZWN60-2430 Bezuhlíkový jednosmerný motor (42ZWN60-2430 BLDC motor)

Pomer redukcie

65

83

83

247

247

403

515

944

Počet ozubených súkolesí

3

3

3

4

4

4

4

5

Dĺžka (L) mm

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Rýchlosť bez zaťaženia r/min

46

36

36

12

12

7.4

5.8

3.2

Menovitá rýchlosť rAnin

32

25

25

9

9

5.2

4.1

2.2

Menovitý krútiaci moment N.m

2.4

3

3

8

8

13

17

20

Max. prípustné zaťaženie v krátkom čase N.m

50

50

50

60

60

60

60

60

Schéma drôtu

U

V

W

Vcc

Ha

Hb

On

GND

Červená

Hnedá

Čierna

Modrá

Žltá

Hnedá

Červená

Zelená

22AWG UL1007

26AWG UL1007
