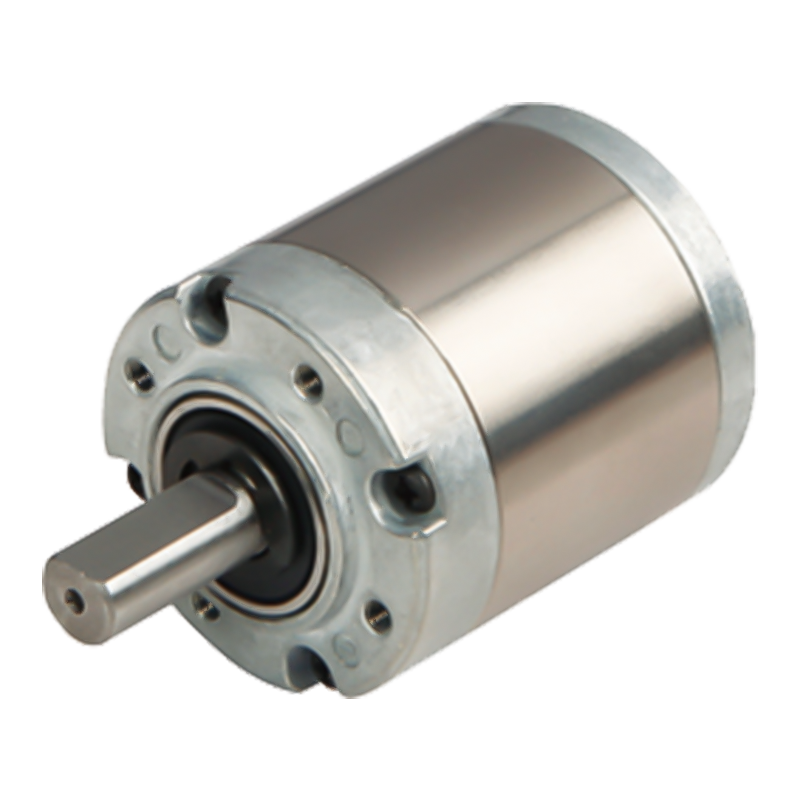

32JX30K 32mm 0,3-3N.m planétová prevodovka

32JX30K 32mm 0,3-3N.m planétová prevodovka

32JX30K je planétový reduktor s vonkajším priemerom 32 mm, ktorý umožňuje rozsah krútiaceho momentu 0,3 N.m ~ 3,0 N.m, účinnosť prevodovky prvého stupňa 90% a prevádzkovú teplotu -10℃~ 80℃.
Planétová prevodovka je poháňaná vnútorným ozubeným súkolesím v zábere a strata trením medzi ozubenými kolesami je malá. Zároveň je planétové koleso rovnomerne rozložené okolo centrálneho kolesa a zaťaženie je rovnomerne rozložené, takže nosnosť ozubeného kolesa je plne využitá a účinnosť prenosu je zvyčajne až 90% - 97%. Zmenou kombinácie počtu zubov centrálneho kolesa, planétového kolesa a ozubeného venca možno dosiahnuť rôzne prevodové pomery. Prevodový pomer jednostupňovej planétovej prevodovky je vo všeobecnosti medzi 3-10 a keď sa viacstupňová planétová prevodovka používa v sérii, prevodový pomer môže dosiahnuť desiatky alebo dokonca stovky, čo môže spĺňať požiadavky rôznych zariadení na prevodový pomer.

  • 32JX30K 32mm 0,3-3N.m planétová prevodovka

+86 0579-86817938-836

[email protected]

32mm planétová prevodovka 32JX30K

32 mm planétová prevodovka,

Prípustný rozsah zaťaženia: 0,3N.m〜3,0N.m

Planetárna prevodovka

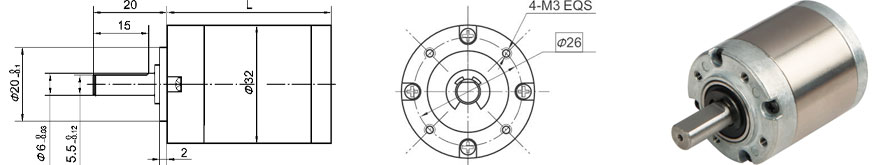

Rozmery

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

3,7 ~ 5,2

25.7

Etapa 2

14 ~ 27

32.8

Fáza 3

51 ~ 139

39.7

Etapa 4

189 ~ 720

46.6

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

90 %

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

0,3 N.m

1,2 N.m

2,5 N.m

3,0 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% ~ 85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤35N

Max. axiálne zaťaženie hriadeľa

≤25N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,07 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Sila lisovania hriadeľa, max

≤100 N
