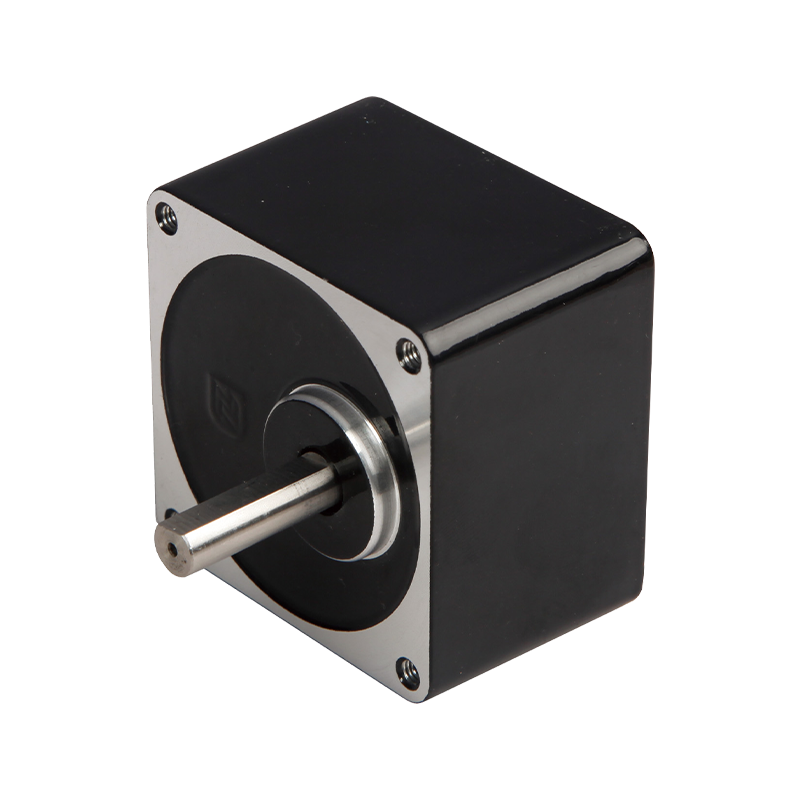

Miniatúrna planétová prevodovka s malou vôľou a vysokým krútiacim momentom 60JBK50K

Miniatúrna planétová prevodovka s malou vôľou a vysokým krútiacim momentom 60JBK50K

60JBK50K je vysokovýkonný planétový reduktor s malou vôľou navrhnutý pre vysoko presné aplikácie. Prevodovka sa vyznačuje malou vôľou a vysokou účinnosťou prevodovky, vďaka čomu je ideálna pre aplikácie vyžadujúce presné ovládanie a veľký krútiaci moment.
V indexovacom zariadení, ako je indexovací stôl v obrábacom centre, môže prevodovka s nízkou vôľou dosiahnuť presný indexovací pohyb, aby sa zabezpečila presnosť obrábania obrobku na rôznych staniciach. Môže účinne znížiť chybu prevodovky spôsobenú spätnou vôľou, takže pohyb výstupného hriadeľa presnejšie sleduje vstupný hriadeľ a v kĺbovom prevode robota môže zabezpečiť presný pohyb koncového efektora robota podľa prednastavenej trajektórie a zlepšiť pracovnú presnosť.

  • Miniatúrna planétová prevodovka s malou vôľou a vysokým krútiacim momentom 60JBK50K

+86 0579-86817938-836

[email protected]

60mm miniatúrna planétová prevodovka 60JBK50K

60 mm planétová prevodovka s malou zadnou riasou,

Rozsah prípustného zaťaženia: 5N.m

Planetárna prevodovka s malou chrbtovou riasou

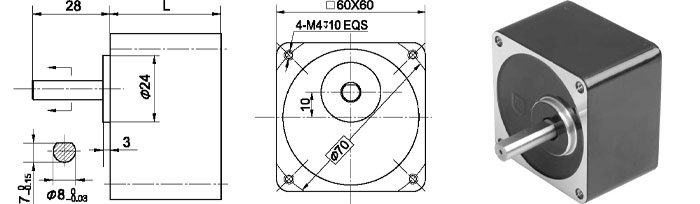

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 2

3,6 ~ 18

32

Fáza 3

20 ~ 50

40

Etapa 4

60 ~ 200

40

Parameter

Parameter

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

1 N.m

2N.m

5 N.m

Maximálny momentový tolerančný moment

Dvojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% až 85% RH

Odporúčaná rýchlosť vstupu

≤ 3000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Obrátený smer

Rovnaký smer

Technické údaje

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤50N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,08 mm

Axiálna vôľa hriadeľa

≤0,4 mm

Vôľa pri chode bez zaťaženia

≤ 0,5.

Sila lisovania hriadeľa, max

≤ 150 N
