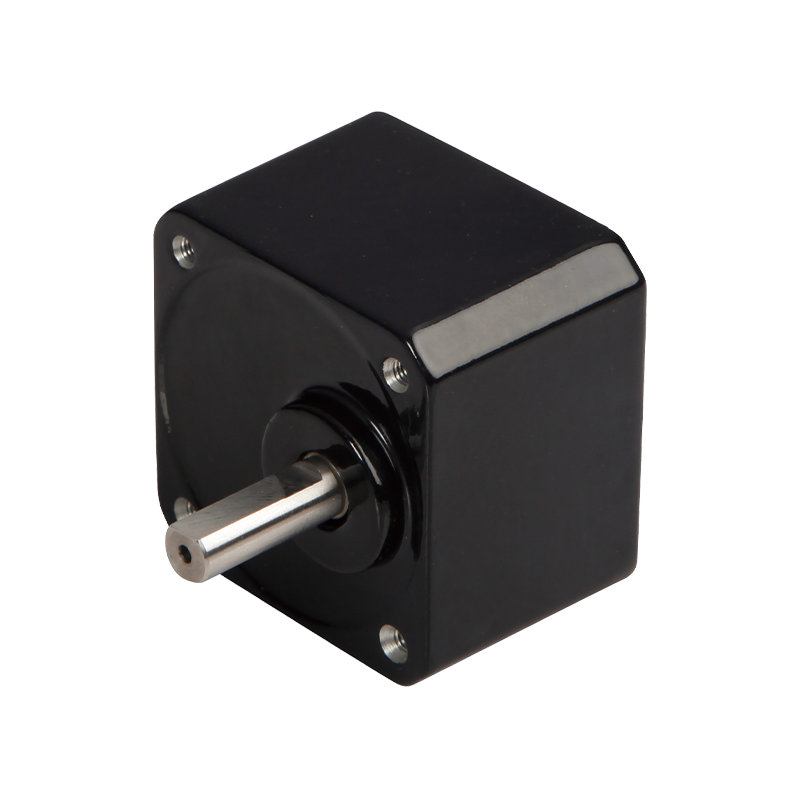

42JB30K 42 mm Prevodovka s čelnou prevodovkou s jednoduchou montážou

42JB30K 42 mm Prevodovka s čelnou prevodovkou s jednoduchou montážou

42JB30K je vysoko výkonný štvorhranný reduktor pre rôzne aplikácie vyžadujúce presné riadenie krútiaceho momentu.
Paralelná prevodovka sa skladá z paralelného usporiadania ozubeného hriadeľa a ozubeného kolesa, štruktúra je relatívne jednoduchá, neexistuje žiadne zložité planétové súkolesie alebo iný špeciálny mechanizmus. Vďaka tejto jednoduchej štruktúre je proces návrhu, výroby a montáže relatívne jednoduchý, čím sa znižujú výrobné náklady a výrobné cykly. Jeho tvar je zvyčajne pravidelný kváder, ktorý sa ľahko inštaluje a upevňuje na rôzne zariadenia a môže sa prispôsobiť rôznym požiadavkám na inštalačný priestor a umiestnenie.

  • 42JB30K 42 mm Prevodovka s čelnou prevodovkou s jednoduchou montážou

+86 0579-86817938-836

[email protected]

42 mm čelná prevodovka 42JB30K

42 mm čelná prevodovka,

Rozsah prípustného zaťaženia: 3N.m

Čelná prevodovka

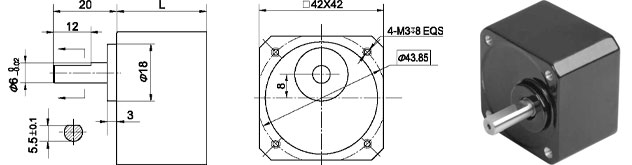

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

3,6 - 10

28.5

Etapa 2

18 - 20

Fáza 3

24 - 45

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Účinnosť prenosu

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

0,5 N.m

1,5 N.m

3 N.m

Smer vstupu a výstupu

Rovnaký smer

Obrátený smer

Rovnaký smer

Maximálny momentový tolerančný moment

Dvojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% ~ 85% RH

Odporúčaná rýchlosť vstupu

≤ 3 000 otáčok za minútu $ $

Technické údaje

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od konca hriadeľa)

≤50N

Max. axiálne zaťaženie hriadeľa

≤15N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,08 mm

Axiálna vôľa hriadeľa

≤ 0,4 mm

Vôľa pri chode bez zaťaženia

≤ 2°

Maximálna sila vtláčania na výstupný hriadeľ

≤100 N
