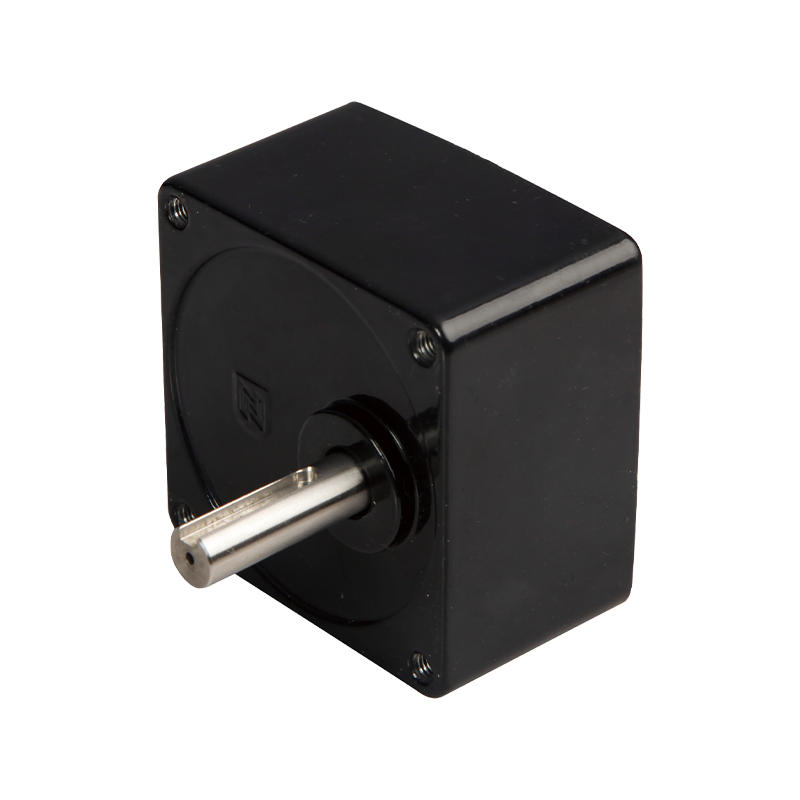

70JB80K 70mm malá štvorhranná čelná prevodovka

70JB80K 70mm malá štvorhranná čelná prevodovka

Malá čelná prevodovka 70JB80K 70 mm je vysokovýkonná štvorhranná prevodovka určená pre aplikácie vyžadujúce presné riadenie krútiaceho momentu. Tento produkt umožňuje maximálny rozsah krútiaceho momentu 8 N.m, vyznačuje sa účinnosťou a odolnosťou prevodovky. Ložisko výstupného hriadeľa je navrhnuté s valivými ložiskami, ktoré sú schopné zvládnuť maximálne radiálne zaťaženie 100N a maximálne axiálne zaťaženie 40N, čo zaisťuje stabilnú prevádzku pri vysokom zaťažení. Radiálna vôľa a axiálna vôľa sú riadené v rozmedzí 0,08 mm a 0,4 mm, čo zaručuje presný prenos. Vôľa pri chode naprázdno nepresahuje 2°, čo ďalej zvyšuje plynulosť a presnosť prevodu. Smer vstupu a výstupu je možné zvoliť ako rovnaký alebo opačný podľa rôznych aplikačných scenárov. Rozsah prevádzkových teplôt je od -10 °C do 80 °C a prevádzková vlhkosť okolia je medzi 20 % a 85 % relatívnej vlhkosti, čo zaisťuje spoľahlivú prevádzku v rôznych podmienkach prostredia. Odporúčaná vstupná rýchlosť nepresahuje 3000 otáčok za minútu, aby sa zabezpečil výkon a dlhá životnosť.

  • 70JB80K 70mm malá štvorhranná čelná prevodovka

+86 0579-86817938-836

[email protected]

70mm malá čelná prevodovka 70JB80K

70 mm čelná prevodovka,

Rozsah prípustného zaťaženia: 8N.m

Čelná prevodovka

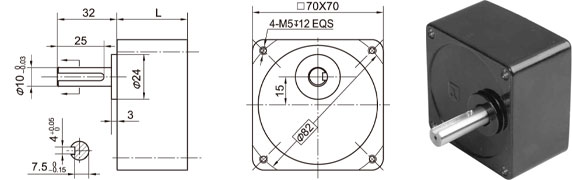

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

5 ~ 18

32

Etapa 2

20 ~ 50

42

Fáza 3

60 ~ 200

Parameter

Parameter

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

2N.m

4 N.m

8 N.m

Smer vstupu a výstupu

Rovnaký smer

Obrátený smer

Rovnaký smer

Maximálny momentový tolerančný moment

Dvojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% až 85% RH

Odporúčaná rýchlosť vstupu

≤ 3 000 otáčok za minútu $ $

Technické údaje

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od konca hriadeľa)

≤100N

Max. axiálne zaťaženie hriadeľa

≤40N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,08 mm

Axiálna vôľa hriadeľa

≤ 0,4 mm

Vôľa pri chode bez zaťaženia

≤ 2°

Sila lisovania hriadeľa, max

≤180 N
