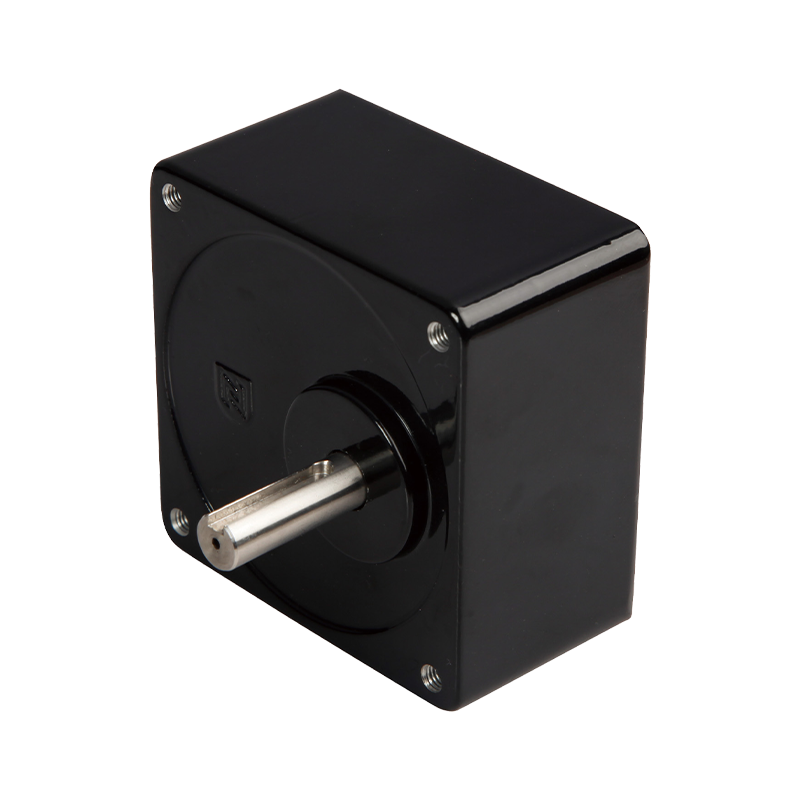

80JB100K 80mm zosilnená čelná prevodovka

80JB100K 80mm zosilnená čelná prevodovka

80JB100K je vysokovýkonná štvorhranná prevodovka pre rôzne aplikácie vyžadujúce presné riadenie krútiaceho momentu.
Paralelná prevodovka môže byť zvolená podľa rôznych požiadaviek na zaťaženie, vhodného prevodového modulu, šírky zubov a materiálu. Zväčšením modulu a šírky zubov ozubeného kolesa sa môže zlepšiť nosnosť ozubeného kolesa tak, aby vydržala veľký krútiaci moment a zaťaženie. Pre náročné aplikácie je možné použiť vysokopevnostnú legovanú oceľ na výrobu ozubených kolies a vhodné tepelné spracovanie, ako je kalenie, nauhličovanie atď., aby sa zlepšila tvrdosť povrchu zubov a pevnosť jadra ozubeného kolesa, aby sa splnili požiadavky veľkých strojov, banských strojov atď. pre vysokú nosnosť. $ $

  • 80JB100K 80mm zosilnená čelná prevodovka

+86 0579-86817938-836

[email protected]

80 mm čelná prevodovka 80JB100K

80 mm čelná prevodovka,

Rozsah prípustného zaťaženia: 10N.m

Čelná prevodovka

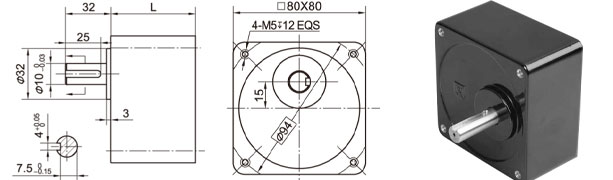

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

5 ~ 18

32

Etapa 2

20 ~ 50

43

Fáza 3

60 ~ 200

Parameter

Parameter

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

3 N.m

5 N.m

10 N.m

Smer vstupu a výstupu

Rovnaký smer

Obrátený smer

Rovnaký smer

Maximálny momentový tolerančný moment

Dvojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% ~ 85% RH

Odporúčaná rýchlosť vstupu

≤ 3 000 otáčok za minútu $ $

Technické údaje

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od konca hriadeľa)

≤150N

Max. axiálne zaťaženie hriadeľa

≤50N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,08 mm

Axiálna vôľa hriadeľa

≤ 0,4 mm

Vôľa pri chode bez zaťaženia

≤ 3°

Sila lisovania hriadeľa, max

≤ 200 N
