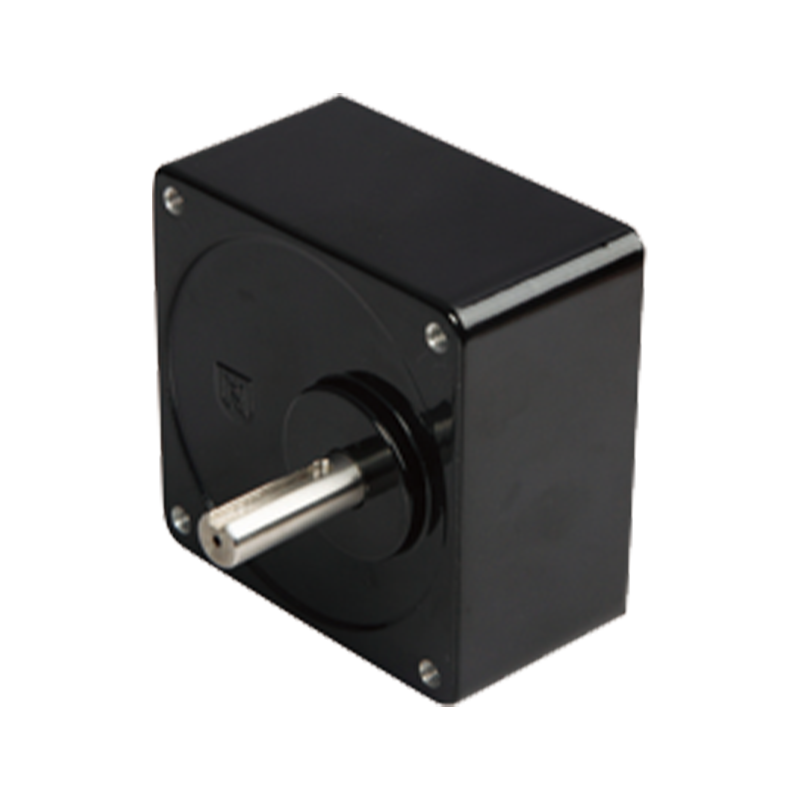

90JB200K 90mm 20N.m čelná prevodovka Prevodovka

90JB200K 90mm 20N.m čelná prevodovka Prevodovka

90JB200K je vysoko výkonný štvorhranný reduktor pre rôzne aplikácie vyžadujúce presné riadenie krútiaceho momentu. S maximálnym povoleným rozsahom krútiaceho momentu 20 N.m ponúka produkt účinnosť a životnosť prevodovky.
Prevodový pohon v paralelnej prevodovke je kontinuálny proces záberu a prenos zaťaženia medzi susednými zubami je hladký. Najmä paralelná prevodovka so špirálovým valcovým ozubením vďaka charakteristikám záberu špirálových zubov súčasne zvyšuje počet zapojených zubov a rozloženie zaťaženia je rovnomernejšie, čo ďalej zlepšuje plynulosť prevádzky. Dobrá výrobná presnosť a kvalita montáže môžu zabezpečiť presnosť záberu ozubeného kolesa a znížiť tvorbu vibrácií a hluku. Za normálnych prevádzkových podmienok má paralelná prevodovka relatívne nízke úrovne vibrácií a hluku, čo poskytuje stabilný prenos výkonu do zariadenia.

  • 90JB200K 90mm 20N.m čelná prevodovka Prevodovka

+86 0579-86817938-836

[email protected]

90 mm čelná prevodovka 90JB200K

90 mm čelná prevodovka,

Prípustný rozsah zaťaženia: 20N.m

Čelná prevodovka

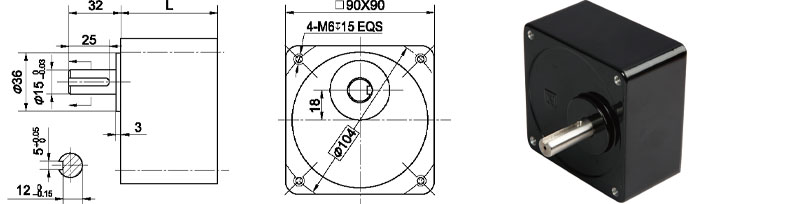

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 2

3,6 ~ 18

42

Fáza 3

20 ~ 50

60

Etapa 4

60 ~ 200

Parameter

Parameter

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

5 N.m

10 N.m

20 N.m

Smer vstupu a výstupu

Rovnaký smer

Obrátený smer

Rovnaký smer

Maximálny momentový tolerančný moment

Dvojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20%-85% RH

Odporúčaná rýchlosť vstupu

≤ 3 000 otáčok za minútu $ $

Technické údaje

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od konca hriadeľa)

≤ 300 N

Max. axiálne zaťaženie hriadeľa

≤100N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,08 mm

Axiálna vôľa hriadeľa

≤ 0,4 mm

Vôľa pri chode bez zaťaženia

≤ 3°

Lisovacia sila Sha代, max

≤ 300 N
