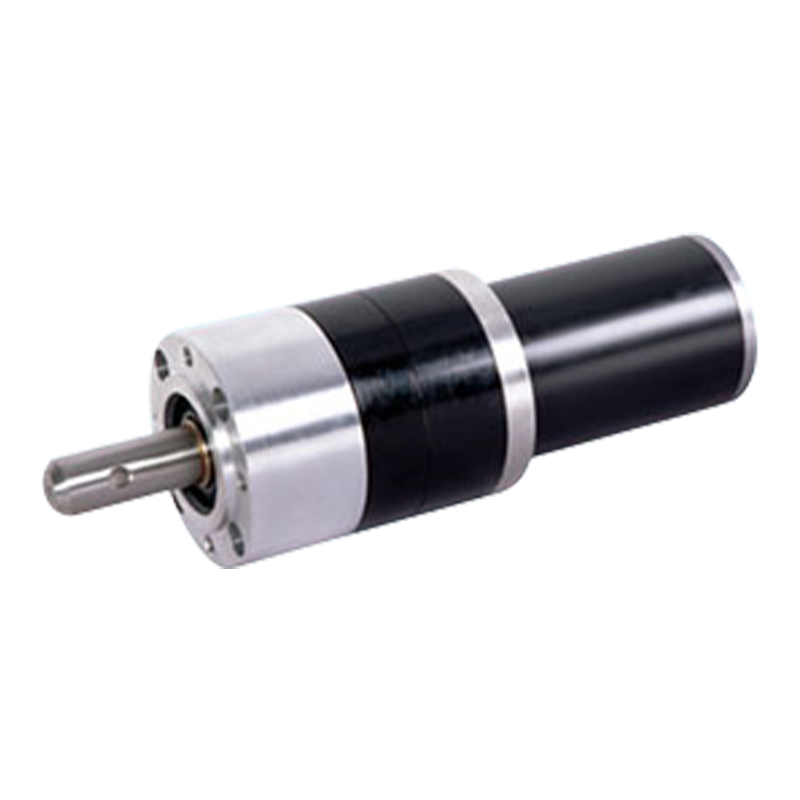

120JX3000K/96ZY140 120mm 2000-3500rpm 300N.m jednosmerný kartáčovaný motor s permanentným magnetom s planétovou prevodovkou

120JX3000K/96ZY140 120mm 2000-3500rpm 300N.m jednosmerný kartáčovaný motor s permanentným magnetom s planétovou prevodovkou

Jednosmerný planétový prevodový motor s permanentným magnetom 120JX3000K/96ZY140 je planétový reduktor s vonkajším priemerom 120 mm, vnútorný ozubený krúžok je kovový a otáčky naprázdno sú 2000- 3500 ot./min.
Kompaktná a odolná štruktúra produktu, kompaktná konštrukcia planétového reduktora, malá veľkosť, nízka hmotnosť, vydrží veľké zaťaženie a náraz. Zároveň má kefový motor po dlhodobom vývoji a zlepšovaní vyspelú technológiu, vysokú spoľahlivosť. Po kombinácii týchto dvoch môže za normálnych podmienok používania a údržby bežať stabilne po dlhú dobu.
Kapacita preťaženia je silná; planétová prevodovka dokáže vydržať určitý stupeň preťaženia, pri náhlom zvýšení zaťaženia, planétový prevodový motor znesie veľké zaťaženie v krátkom čase vďaka svojim vlastným konštrukčným charakteristikám a preťaženiu motora bez okamžitej poruchy.

  • 120JX3000K/96ZY140 120mm 2000-3500rpm 300N.m jednosmerný kartáčovaný motor s permanentným magnetom s planétovou prevodovkou

+86 0579-86817938-836

[email protected]

120JX3000K/96ZY140

Planetárna prevodovka s vonkajším priemerom 120 mm,

Prípustný rozsah zaťaženia: 300N.m

Jednosmerný planétový prevodový motor PM (materiál ozubeného krúžku: kov)

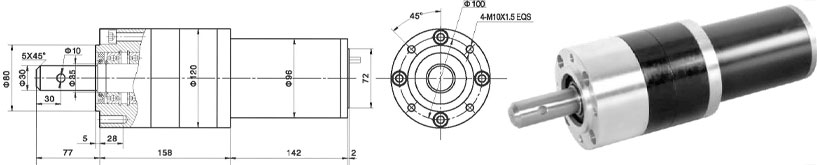

Rozmery

Technické údaje motora

TYP

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno A

Menovité otáčky r/min

Menovitý krútiaci moment N.m

Výstupný výkon W

Menovitý prúd A

Stall Krútiaci moment N.m

Blokovací prúd A

96ZY140-2420

24

2000

1

1600

800

150

9

2.9

27

96ZY140 – 2435

24

3500

1.8

2800

950

200

13

3.2

45

Technické údaje prevodového motora

Konfigurácia motora 96ZY140-2420 DC (motor 96ZY140-2420 DC)

Pomer redukcie

4.8

6

10

23

38

42

69

84

142

234

258

387

427

Počet ozubených súkolesí

1

1

1

2

2

2

2

3

3

3

3

3

3

Dĺžka (L) mm

119

119

119

153

153

153

153

182

182

182

182

182

182

Rýchlosť bez zaťaženia r/min

416

233

200

87

52

47

29

24

14

8.5

7.7

5.2

4.6

Menovitá rýchlosť r/min

333

266

160

70

42

38

23

19

11

6.8

6.2

4.1

3.7

Menovitý krútiaci moment N.m

3.4

4.3

7.2

15

24

27

44

49

83

136

150

200

249

Max. prípustné zaťaženie v krátkom čase N.m

150

150

150

450

450

450

450

900

900

900

900

900

900

Konfigurácia jednosmerného motora 96ZY140-2435 (jednosmerný motor 96ZY140-2435)

Pomer redukcie

4.8

6

10

23

38

42

69

84

142

234

258

387

427

Počet ozubených súkolesí

1

1

1

2

2

2

2

3

3

3

3

3

3

Dĺžka (L) mm

119

119

119

153

153

153

153

182

182

182

182

182

182

Rýchlosť bez zaťaženia r/min

729

583

350

152

92

83

51

42

25

15

13.5

9

8

Menovitá rýchlosť r/min

583

466

280

121

73

66

40

33

19

12

10.8

7.2

6.5

Menovitý krútiaci moment N.m

4.1

5.1

8.5

17

29

32

53

58

98

162

178

268

296

Max. prípustné zaťaženie v krátkom čase N.m

150

150

150

450

450

450

450

900

900

900

900

900

900

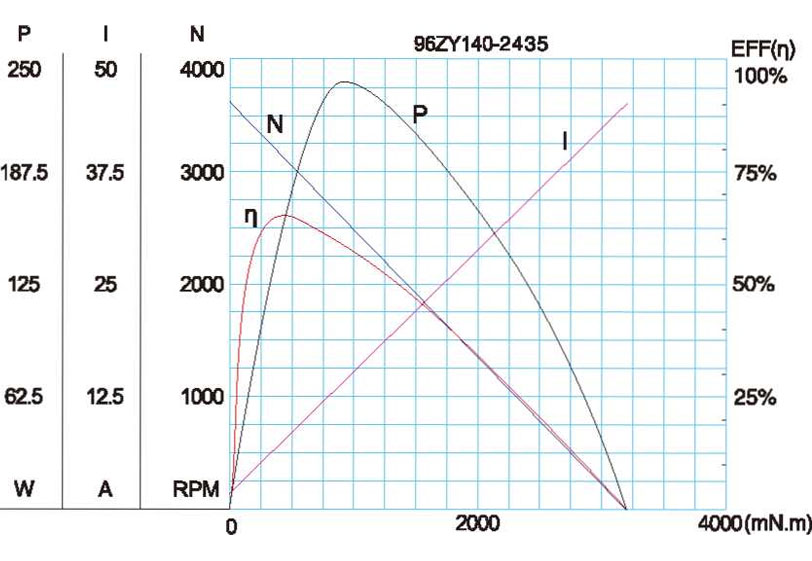

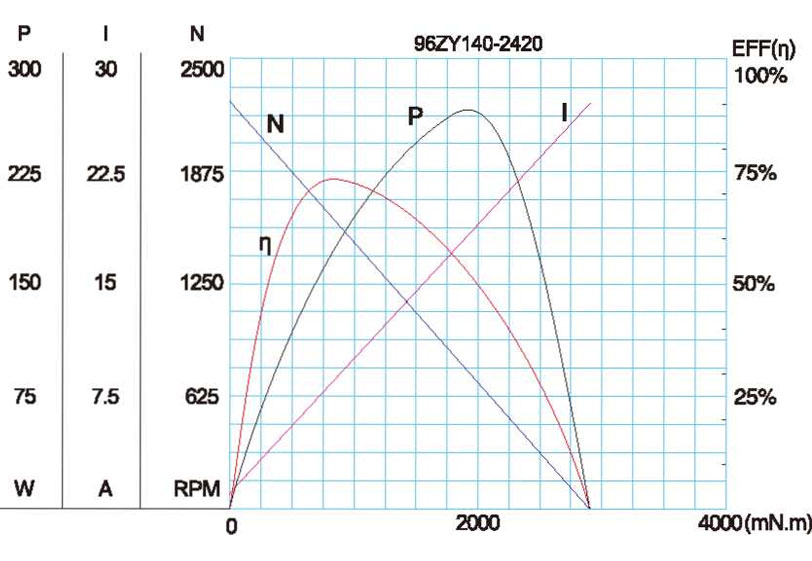

Charakteristický obrázok motora

A-37

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
