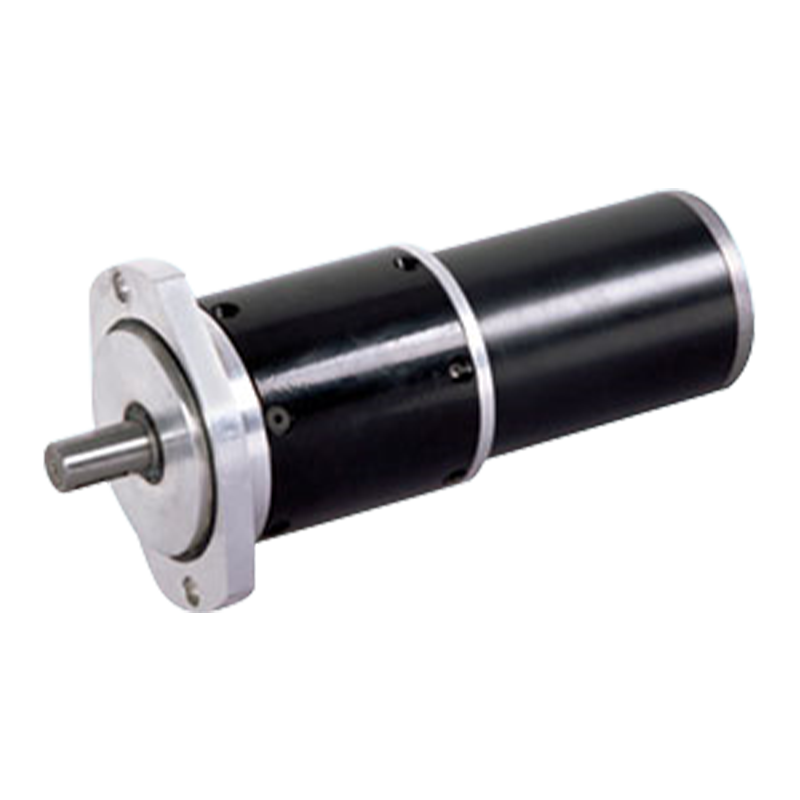

92JX4500K/80ZY170 92mm 1500-2000ot./min 450N.m DC kartáčovaný motor s planétovou prevodovkou s permanentným magnetom

92JX4500K/80ZY170 92mm 1500-2000ot./min 450N.m DC kartáčovaný motor s planétovou prevodovkou s permanentným magnetom

92JX4500K/80ZY170 je kompaktná pohonná jednotka s vonkajším priemerom 92 mm, ktorá umožňuje rozsah krútiaceho momentu 450 N.m až 92 mm a otáčky bez zaťaženia 1500-2000 ot./min.
Pri vysokej účinnosti prenosu, planétovej prevodovke pri prenose sily, zábere viacerých prevodových stupňov súčasne a rovnomernom rozdelení zaťaženia je účinnosť prenosu relatívne vysoká. Za normálnych okolností si motor s česanou planétovou prevodovkou môže udržať vysokú účinnosť v rámci rozsahu menovitého zaťaženia a znížiť straty energie.
Účinnosť premeny energie produktu je lepšia, aj keď medzi kefou a komutátorom dochádza k strate trením, celková účinnosť premeny energie môže spĺňať požiadavky aplikačných scenárov po primeranom zosúladení s planétovým reduktorom, najmä v pracovných podmienkach strednej a nízkej rýchlosti a vysokého krútiaceho momentu, výhoda účinnosti je zrejmejšia.

  • 92JX4500K/80ZY170 92mm 1500-2000ot./min 450N.m DC kartáčovaný motor s planétovou prevodovkou s permanentným magnetom

+86 0579-86817938-836

[email protected]

92JX4500K/80ZY170

Planetárna prevodovka s vonkajším priemerom 92 mm,

Prípustný rozsah zaťaženia: 450N.m

Jednosmerný planétový prevodový motor PM (materiál ozubeného krúžku: kov)

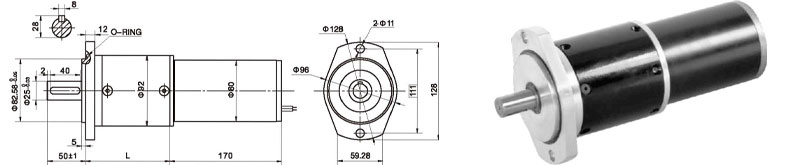

Rozmery

Technické údaje motora

TYP

Menovité napätie VDC

Otáčky naprázdno r/min

Prúd naprázdno A

Menovité otáčky r/min

Menovitý krútiaci moment N.m

Výstupný výkon W

Menovitý prúd A

Stall Krútiaci moment N.m

Blokovací prúd A

80ZY170-2415

24

1500

0.5

1250

0.8

105

7

3.5

24

80 ZY170 – 2420

24

2000

0.6

1600

0.9

150

9

4

30

Technické údaje prevodového motora

Konfigurácia 80ZY170-2415 jednosmerný motor (80ZY170-2415 jednosmerný motor)

Pomer redukcie

95

135

239

387

422

506

576

717

772

Počet ozubených súkolesí

3

3

3

3

3

4

4

4

4

Dĺžka (L) mm

124

124

124

124

124

143

143

143

143

Rýchlosť bez zaťaženia r/min

15.8

11

6.3

3.9

3.6

3

2.6

2.1

1.9

Menovitá rýchlosť r/min

13

9.2

5.2

3.2

3

2.5

2.2

1.7

1.6

Menovitý krútiaci moment N.m

55

79

139

226

246

267

304

378

408

Max. prípustné zaťaženie v krátkom čase N.m

300

300

300

300

300

600

600

600

600

Konfigurácia 80ZY170-2420 jednosmerný motor (80ZY170-2420 jednosmerný motor)

Pomer redukcie

95

135

239

387

422

506

576

717

772

Počet ozubených súkolesí

3

3

3

3

3

4

4

4

4

Dĺžka (L) mm

124

124

124

124

124

143

143

143

143

Rýchlosť bez zaťaženia r/min

21

15

8.4

5.2

4.7

4

3.5

2.8

2.6

Menovitá rýchlosť r/min

17

12

6.7

4.1

3.8

3.2

2.8

2.2

2.1

Menovitý krútiaci moment N.m

62

88

157

254

277

300

342

425

458

Max. prípustné zaťaženie v krátkom čase N.m

300

300

300

300

300

600

600

600

600

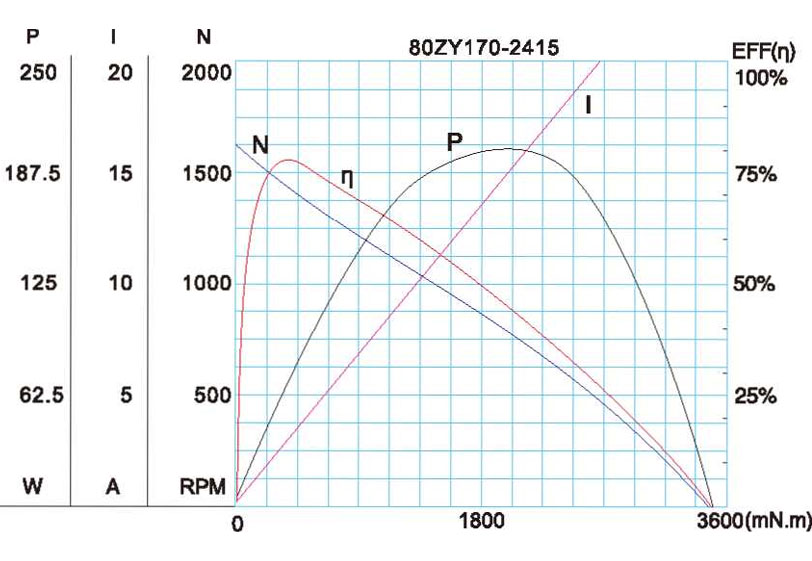

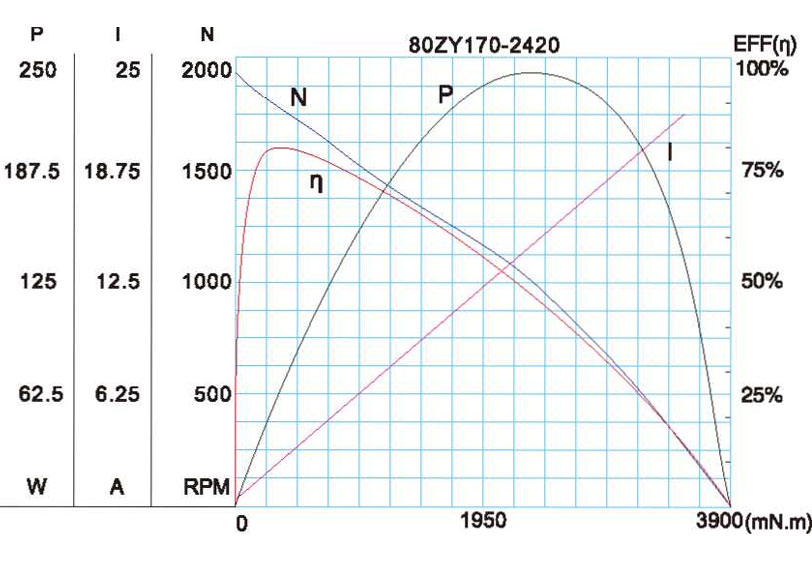

Charakteristický obrázok motora

A-36

Technické parametre sa môžu zmeniť bez predchádzajúceho upozornenia.*
