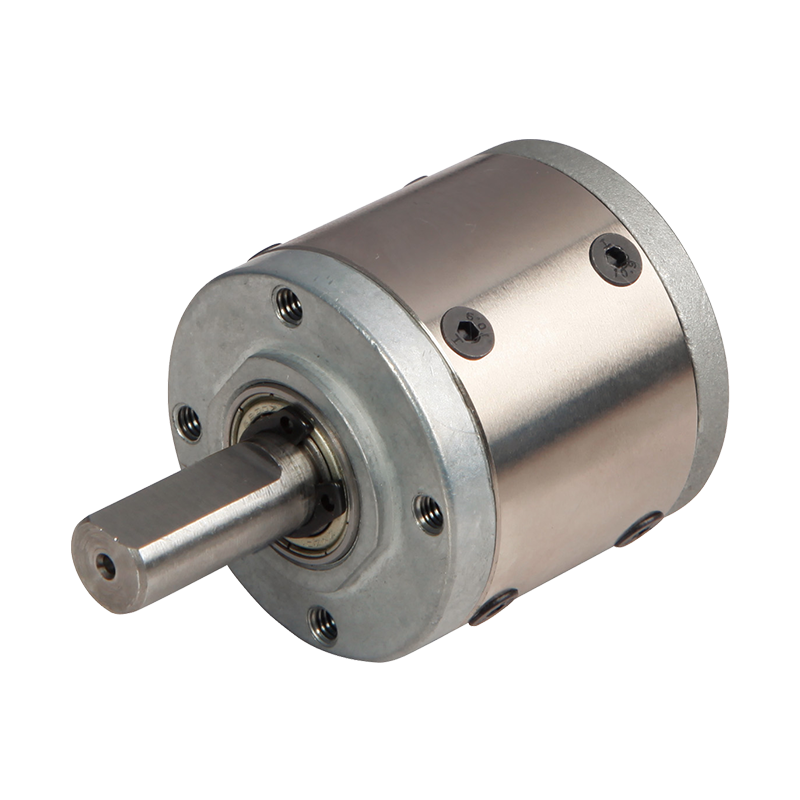

42JXL100K 42 mm široký rozsah prevádzkových teplôt Nízkohlučná planétová prevodovka

42JXL100K 42 mm široký rozsah prevádzkových teplôt Nízkohlučná planétová prevodovka

Nízkohlučná planétová prevodovka 42JXL100K je vybavená kovovým a plastovým špirálovým vnútorným krúžkom s vonkajším priemerom 42 mm a je poháňaná valivým ložiskom. Maximálne povolené radiálne zaťaženie je 80N, prevádzková teplota je -10℃~ 80℃ a odporúčaná vstupná rýchlosť je 4000 ot./min.
Vďaka nízkej hlučnosti, vysokému prenosu a stabilnej dynamickej odozve je vhodný pre servosystémy a lekárske zariadenia, ako sú zametacie roboty, elektrické závesy, chirurgické roboty, infúzne pumpy, zobrazovacie zariadenia atď.

  • 42JXL100K 42 mm široký rozsah prevádzkových teplôt Nízkohlučná planétová prevodovka

+86 0579-86817938-836

[email protected]

42 mm planétová prevodovka 42JXL100K

42 mm špirálová planétová prevodovka s nízkou hlučnosťou,

Prípustný rozsah zaťaženia: 1N.m〜10N.m

Planetárna prevodovka s nízkou hlučnosťou

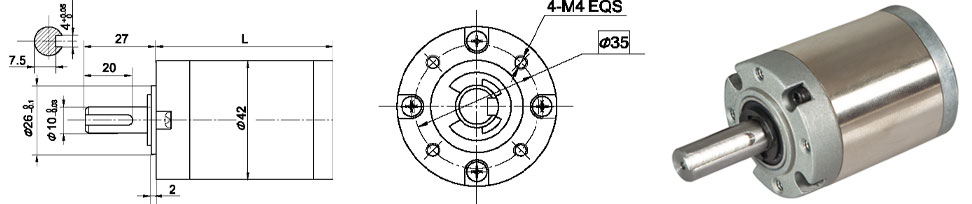

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

3,7 až 5,2

31.5

Etapa 2

14 ~ 27

42.1

Fáza 3

51 ~ 139

52.5

Etapa 4

189 ~ 720

62.9

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

90 %

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

1 N.m

4 N.m

8 N.m

10 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% až 85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Kov Plast špirála

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (12 mm od príruby)

≤ 80 N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,06 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Sila lisovania hriadeľa, max

≤150 N
