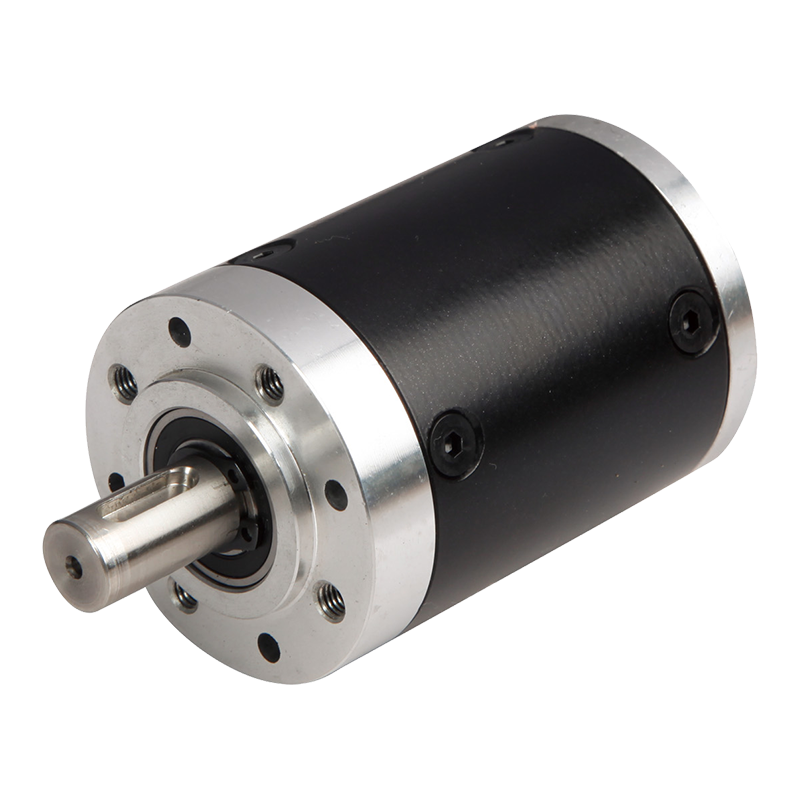

52JXML200K 52 mm 90% prevodový pomer Nízkohlučná špirálová planétová prevodovka

52JXML200K 52 mm 90% prevodový pomer Nízkohlučná špirálová planétová prevodovka

Nízkošumová špirálová planétová prevodovka 52JXML200K 52 mm je vysokovýkonná nízkošumová prevodovka špeciálne navrhnutá pre aplikácie vyžadujúce vysokú presnosť a efektivitu. Tento produkt je vybavený krytom vyrobeným z kovu a plastu, ktorý zaisťuje jeho robustnosť a ľahké vlastnosti. Ložisko výstupného hriadeľa používa valivé ložiská s maximálnym povoleným radiálnym zaťažením 200 N, maximálnym povoleným axiálnym zaťažením 100 N, radiálnou vôľou hriadeľa menšou ako 0,04 mm, axiálnou vôľou hriadeľa menšou ako 0,3 mm a vôľou pri nezaťažení menšou ako 1°. Tieto parametre zaručujú stabilitu a spoľahlivosť prevodovky počas prevádzky. Okrem toho je maximálna sila lisovaného uloženia hriadeľa 300 N, čo ďalej zvyšuje jeho nosnosť. Prevodová účinnosť tejto prevodovky dosahuje až 90%, s menovitým tolerančným momentom 4N.m a maximálnym momentálnym tolerančným momentom 12N.m. Funguje v rozsahu teplôt od -10 °C do 80 °C a relatívnej vlhkosti od 20 % do 85 % RH, s odporúčanou vstupnou rýchlosťou ≤ 4000 ot./min. a vstupom a výstupom v rovnakom smere.

  • 52JXML200K 52 mm 90% prevodový pomer Nízkohlučná špirálová planétová prevodovka

+86 0579-86817938-836

[email protected]

52 mm špirálová planétová prevodovka 52JXML200K

52 mm špirálová planétová prevodovka s nízkou hlučnosťou,

Prípustný rozsah zaťaženia: 2N.m〜20N.m

Planetárna prevodovka s nízkou hlučnosťou

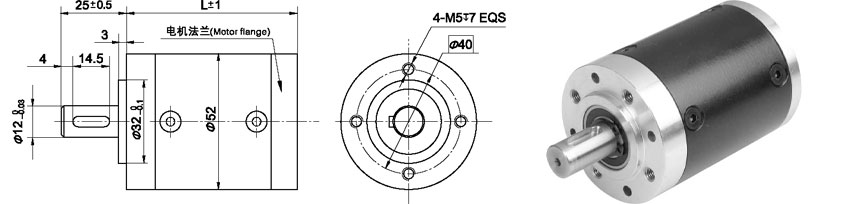

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Zuby nápravy, štartovacia štruktúra

Kombinovaná štartovacia štruktúra

Etapa 1

4,5 ~ 8

56

65

Etapa 2

20 ~ 64

71

80

Fáza 3

91 ~ 512

87

96

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Účinnosť prenosu

90 %

81 %

73 %

Menovitý tolerančný krútiaci moment

4 N.m

12 N.m

20 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% 〜85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Kov Plast špirála

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤ 200 N

Max. axiálne zaťaženie hriadeľa

≤100N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,04 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1°

Sila lisovania hriadeľa, max

≤ 300 N
