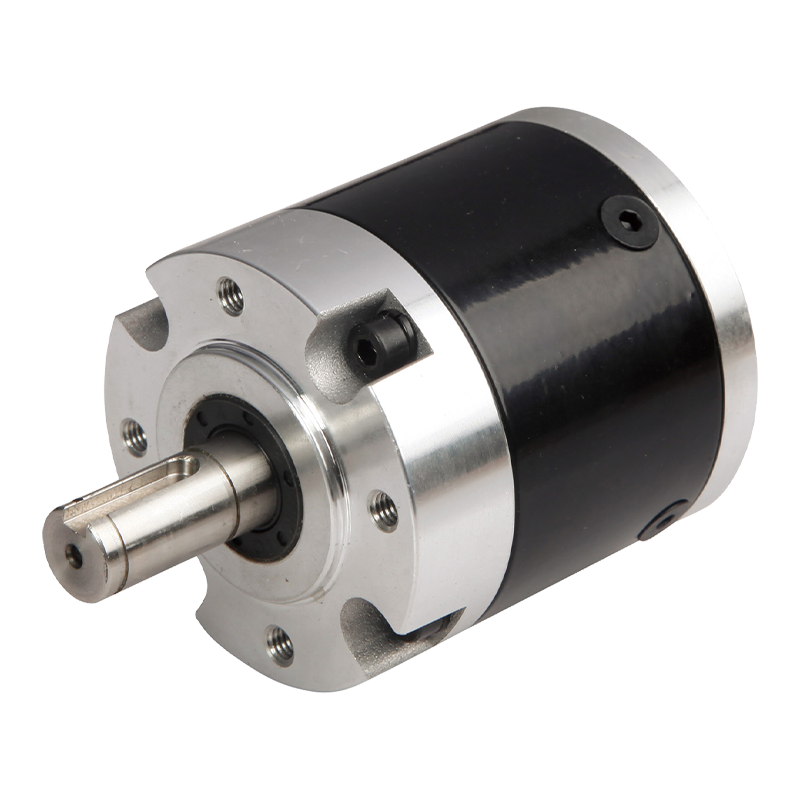

56JXL300K 56mm 300N Planetárna prevodovka s nízkou hlučnosťou

56JXL300K 56mm 300N Planetárna prevodovka s nízkou hlučnosťou

Nízkošumová planétová prevodovka 56JXL300K je vysoko výkonný produkt špeciálne navrhnutý pre vysoko presné a nízkohlučné aplikácie. Táto prevodovka má 56 mm špirálové zuby s nízkou hlučnosťou planétovej prevodovky, ktorá umožňuje rozsah krútiaceho momentu od 3 N.m do 30 N.m, vďaka čomu je vhodná pre rôzne priemyselné automatizačné zariadenia a presné stroje. Materiál puzdra pozostáva z kovových a plastových špirálových zubov, ktoré zaisťujú robustnosť a odolnosť. Typ ložiska výstupného hriadeľa sú valivé ložiská s maximálnym povoleným radiálnym zaťažením 200N a maximálnym prípustným axiálnym zaťažením 100N. Radiálna vôľa hriadeľa je menšia ako 0,04 mm a axiálna vôľa je menšia ako 0,3 mm, s vôľou pri nezaťažení 1,5°. Maximálna sila lisovania hriadeľa je 300 N, čo zaručuje stabilnú prevádzku pri vysokom zaťažení. Parametre prevodového pomeru zahŕňajú prvý, druhý, tretí a štvrtý stupeň, ktoré zodpovedajú rôznym účinnostiam prevodu a menovitým tolerančným momentom, ktoré spĺňajú požiadavky rôznych aplikačných scenárov. Rozsah prevádzkovej teploty je -10 °C až 80 °C, prevádzková vlhkosť prostredia 20 % až 85 % RH a odporúčaná vstupná rýchlosť nepresahuje 4 000 ot./min.

  • 56JXL300K 56mm 300N Planetárna prevodovka s nízkou hlučnosťou

+86 0579-86817938-836

[email protected]

56mm planétová prevodovka 56JXL300K

56 mm špirálová planétová prevodovka s nízkou hlučnosťou,

Prípustný rozsah zaťaženia: 3N.m〜30N.m

Planetárna prevodovka s nízkou hlučnosťou

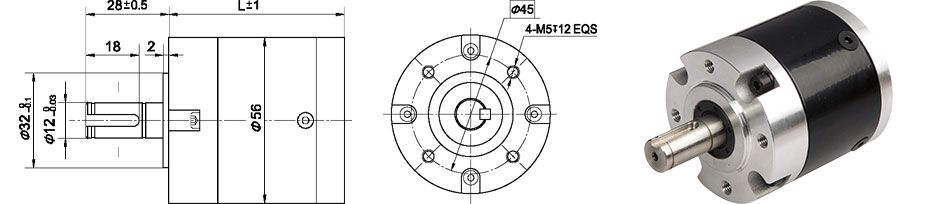

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

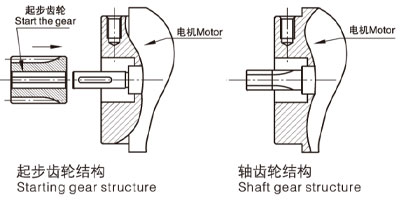

Zuby nápravy, štartovacia štruktúra

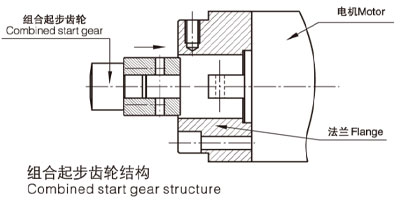

Kombinovaná štartovacia štruktúra

Etapa 1

4,2 ~ 9

47

64

Etapa 2

15 ~ 38

59

72

Fáza 3

54 ~ 163

78

91

Etapa 4

196 ~ 691

90

103

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

0.9

0.81

0.73

0.66

Menovitý tolerančný krútiaci moment

3 N.m

12 N.m

20 N.m

30 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% až 85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Meta"Plastová špirála

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤ 200 N

Max. axiálne zaťaženie hriadeľa

≤100N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,04 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Sila lisovania hriadeľa, max

≤300 N

Schéma prispôsobenia motora

modul

Počet zubov

Etapa 1

Etapa 2

Fáza 3

Stage4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
