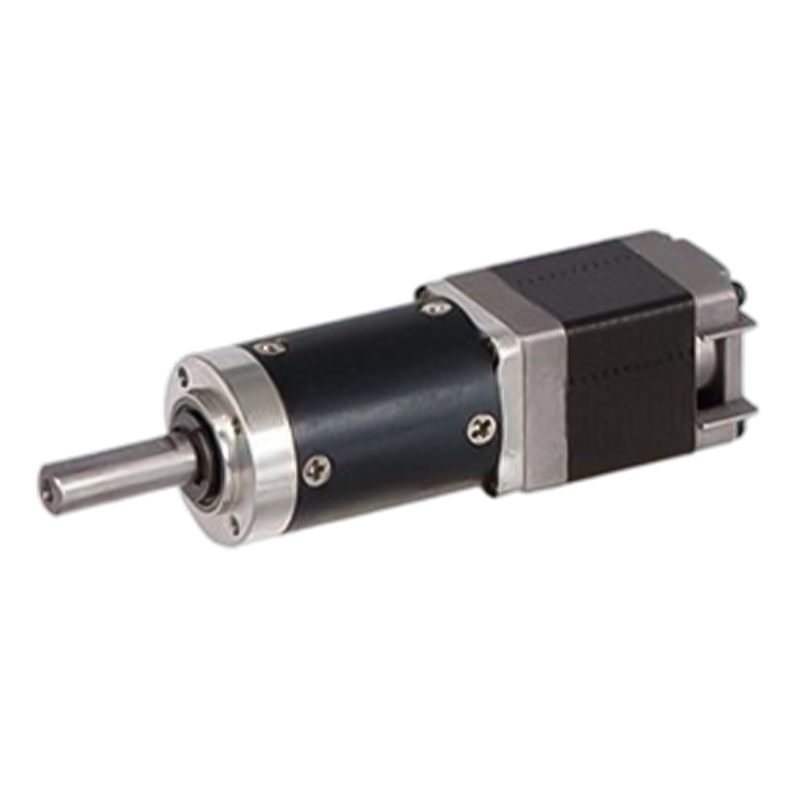

22JXS20K/20STH 0,6N.m~2,0N.m krokový motor s planétovou prevodovkou

22JXS20K/20STH 0,6N.m~2,0N.m krokový motor s planétovou prevodovkou

Produkt 22JXS20K/20STH je štandardná redukcia s vonkajším priemerom 22 mm a prípustným rozsahom krútiaceho momentu je 0,6 N.m~2,0 N.m.
Množstvo planétových kolies je rovnomerne rozmiestnených okolo centrálneho kolesa, aby zdieľalo zaťaženie a vydržalo veľký krútiaci moment. Primeraným návrhom prevodového pomeru planétového súkolesia možno výstupný krútiaci moment krokového motora zosilniť niekoľkokrát až desaťkrát, aby sa splnili požiadavky na pohon pri rôznych podmienkach zaťaženia. Úpravou pomeru spomalenia môže krokový motor pracovať stabilne pri nižších rýchlostiach, vyhnúť sa problémom pri vysokých rýchlostiach mimo kroku a rozšíriť rozsah rýchlostí systému.

  • 22JXS20K/20STH 0,6N.m~2,0N.m krokový motor s planétovou prevodovkou

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Štandardná prevodovka 22 mm,

Rozsah prípustného zaťaženia: 0,6N.m~2,0N.m

Krokový motor s planétovou prevodovkou (materiál ozubeného kolesa: kov)

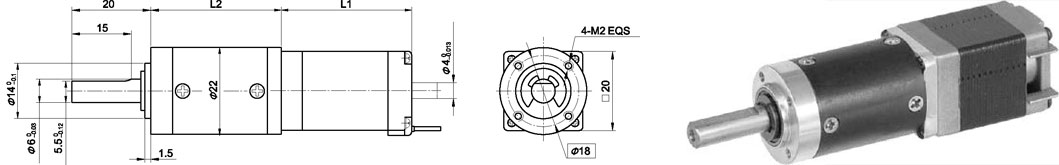

Rozmery

Planetárny

Materiál prsteňa

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤20N

Max. axiálne zaťaženie hriadeľa

≤10N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,08 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Technické údaje

Špecifikácie hybridného krokového motora 20STH

Model č.

Menovité napätie

Prúd/Fáza

Odpor/fáza

Indukčnosť/fáza

Držanie Torgue

Počet potenciálnych zákazníkov

Zotrvačnosť rotora

Hmotnosť

Dĺžka L1

Max. Prevodový pomer

Jednoduchý hriadeľ

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Špecifikácie planétovej prevodovky 22JXS20K

Pomer redukcie

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Počet ozubených súkolesí

1

2

3

4

Dĺžka (L2) mm

24.4

33

41.5

49.8

Max. menovitý krútiaci moment kg.cm

6

10

16

20

Krátkodobo prípustný krútiaci moment kg.cm

18

30

48

60

Účinnosť %

90 %

81 %

73 %

66 %

Hmotnosť g

35

45

55

65

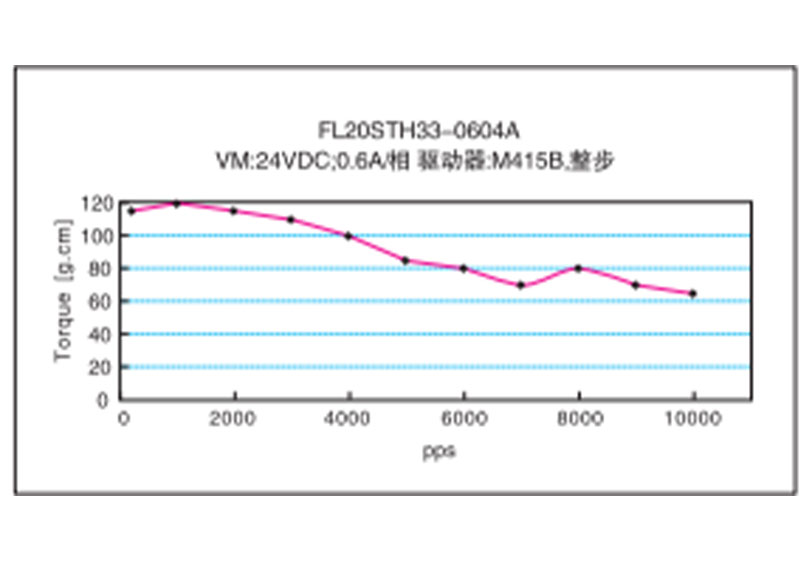

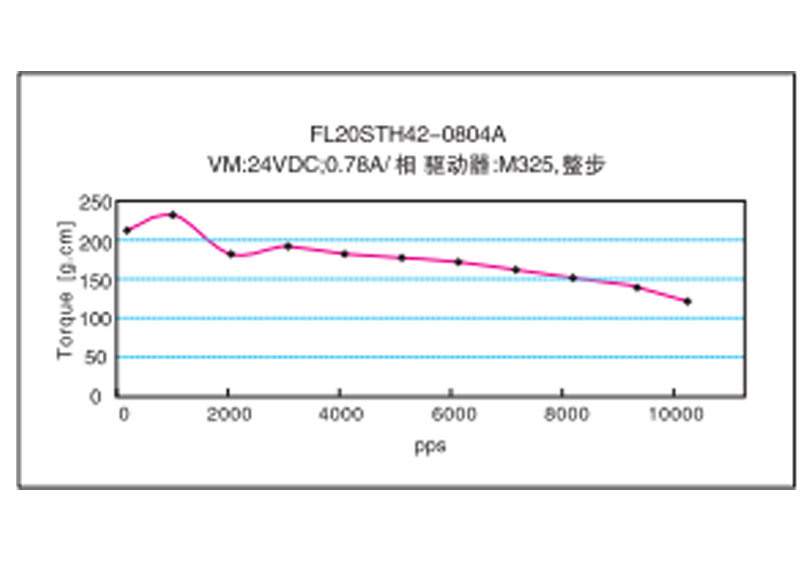

Charakteristiky frekvencie a krútiaceho momentu
