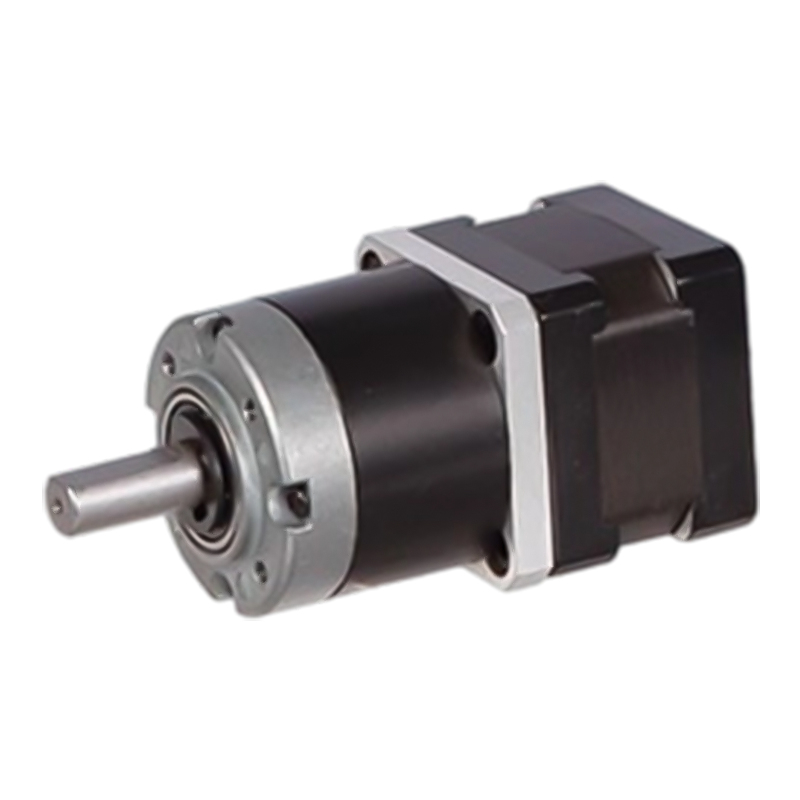

36JXES60K/35STH 36mm krokový motor s planétovou prevodovkou

36JXES60K/35STH 36mm krokový motor s planétovou prevodovkou

36JXES60K/35STH je hybridný motor s hviezdicovou prevodovkou s vnútorným krúžkom z kovu a práškového kovu, s vonkajším priemerom 36 mm, ktorý je možné zvoliť medzi vnútornými krúžkami z dvoch materiálov: práškový kov (Model 36JXF60K) a kov (Model 36JXE60K).
Prevodovka využíva režim vnútorného záberu a strata trenia medzi planétovým kolesom, centrálnym kolesom a ozubeným krúžkom je malá. Jeho účinnosť prenosu je zvyčajne medzi 90% a 95%, čo môže efektívnejšie prenášať mechanickú energiu krokového motora na koniec záťaže a znižovať straty energie ako niektoré iné spôsoby prenosu spomalenia, ako je šnekový prevod a šnekový pohon.

  • 36JXES60K/35STH 36mm krokový motor s planétovou prevodovkou

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36 mm štandardná prevodovka,

Rozsah prípustného zaťaženia: 1,8N.m~6,0N.m

Krokový motor s planétovou prevodovkou (materiál ozubeného kolesa: kov a práškový kov)

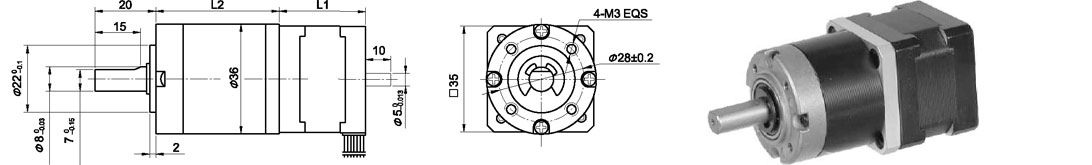

Rozmery

Ozubené krúžky je možné vybrať z dvoch materiálov: práškový kov (typ: 36JXF60K), kov (typ: 36JXE60 K)

Planetárny

Materiál prsteňa

Typ E: kov Typ F: práškový kov

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤50N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,07 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Technické údaje

Špecifikácie hybridného krokového motora 35STH

Model č.

Menovité napätie

Prúd/Fáza

Odpor/fáza

Indukčnosť/fáza

Držanie Torgue

Počet potenciálnych zákazníkov

Zotrvačnosť rotora

Hmotnosť

Dĺžka L1

Max. Prevodový pomer

Jednoduchý hriadeľ

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Jednoduchý hriadeľ, B Dvojitý hriadeľ

Špecifikácie planétovej prevodovky 36JXES60K

Pomer redukcie

3.71

5.18

14

19

27

51

71

100

139

Počet ozubených súkolesí

1

2

3

Dĺžka (L2) mm

27

34.1

41

Max. menovitý krútiaci moment kg. cm

18

30

48

Krátkodobo prípustný krútiaci moment kg.cm

54

90

144

Účinnosť %

0.9

0.81

0.73

Hmotnosť g

195

210

290

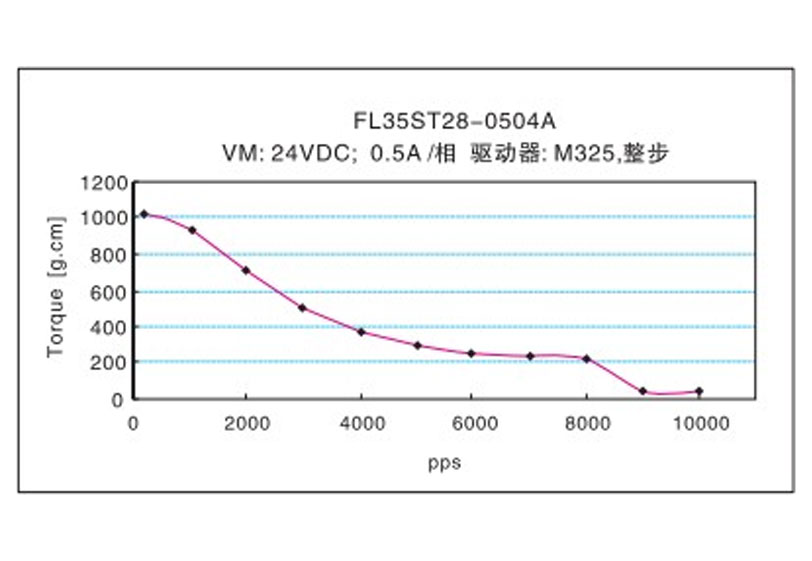

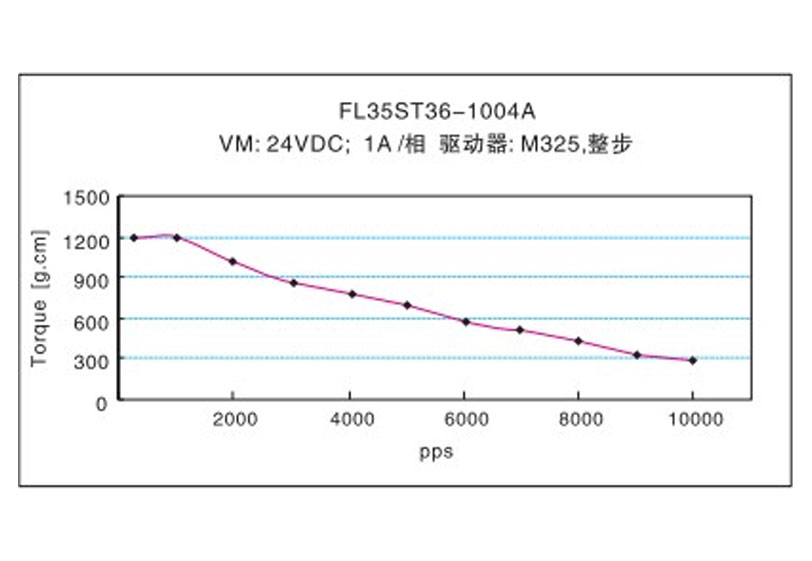

Charakteristiky frekvencie a krútiaceho momentu
