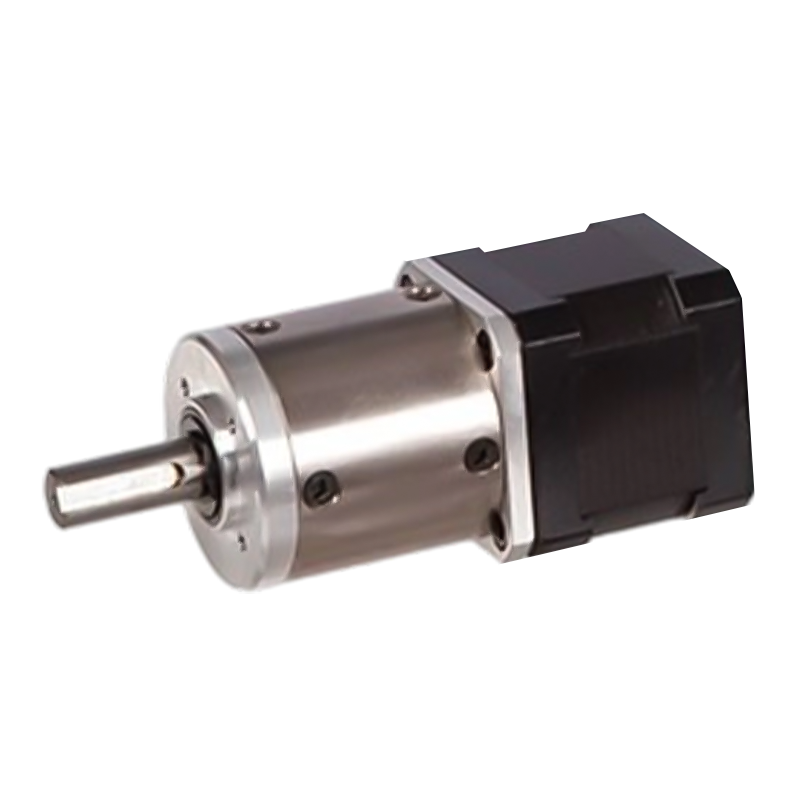

42JXGTS200K/42STH 42mm 6N.m~20N.m krokový motor s planétovou prevodovkou

42JXGTS200K/42STH 42mm 6N.m~20N.m krokový motor s planétovou prevodovkou

Hybridný kráčajúci hviezdicový motor 42JXGTS200K/42STH je vysoko výkonná pohonná jednotka s vonkajším priemerom 42 mm a povoleným rozsahom krútiaceho momentu: 6N.m~20N.m.
Vďaka svojim efektívnym a odolným charakteristikám môže znížiť náklady na údržbu a spotrebu energie počas používania, má vysokú nákladovú výkonnosť a má silnú konkurencieschopnosť v mnohých oblastiach aplikácií, ktoré sú citlivé na náklady. Môže ďalej rozdeliť krokový uhol krokového motora a výrazne zlepšiť presnosť polohovania systému. Napríklad presné planétové prevodovky môžu mať chyby oblúka už za 0,05 minúty, vďaka čomu sú obzvlášť vhodné pre CNC stroje.

  • 42JXGTS200K/42STH 42mm 6N.m~20N.m krokový motor s planétovou prevodovkou

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

42 mm planétová prevodovka

Rozsah prípustného zaťaženia: 6N.m~20N.m

Krokový motor s planétovou prevodovkou (materiál ozubeného krúžku: kov)

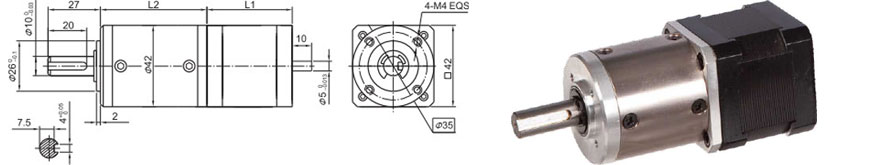

Rozmery

Planetárna prevodovka

Materiál prsteňa

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (12 mm od príruby)

≤ 80 N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,06 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Technické údaje

Špecifikácie hybridného krokového motora 42STH

Model č.

Menovité napätie

Prúd/Fáza

Odpor/fáza

Indukčnosť/fáza

Držanie Torgue

Počet potenciálnych zákazníkov

Zotrvačnosť rotora

Hmotnosť

Dĺžka L1

Max. Prevodový pomer

Jednoduchý hriadeľ

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Jednoduchý hriadeľ, B Dvojitý hriadeľ

Špecifikácie planétovej prevodovky 40JXGTS200K

Pomer redukcie

4.44

17

22

65

83

106

247

316

403

515

Počet ozubených súkolesí

1

2

3

4

Dĺžka (L2) mm

38.2

49.7

60

70.3

Max. menovitý krútiaci moment kg. cm

60

100

160

200

Krátkodobo prípustný krútiaci moment kg.cm

180

300

480

600

Účinnosť %

0.9

0.81

0.73

0.66

Hmotnosť g

350

450

550

650

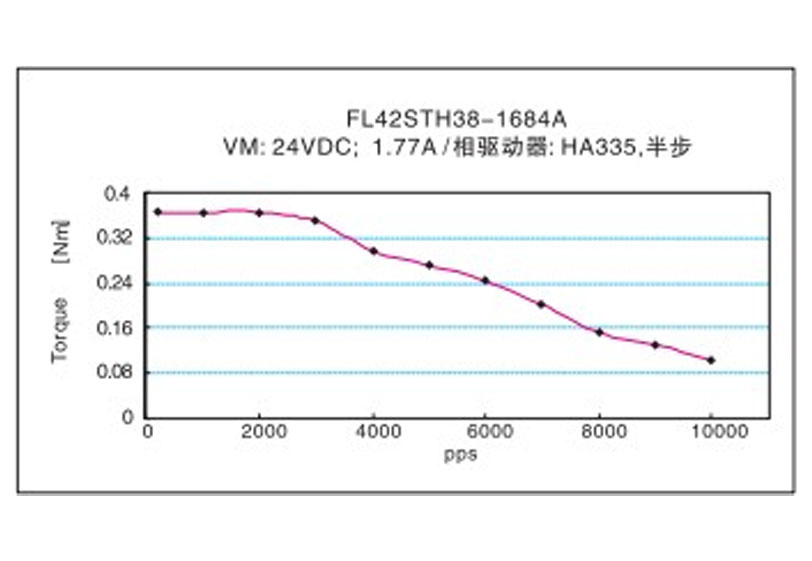

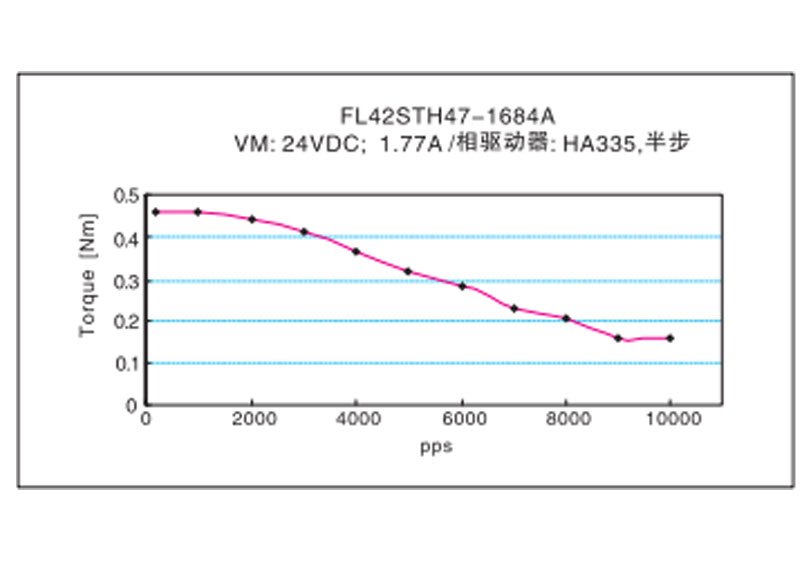

Charakteristiky frekvencie a krútiaceho momentu
