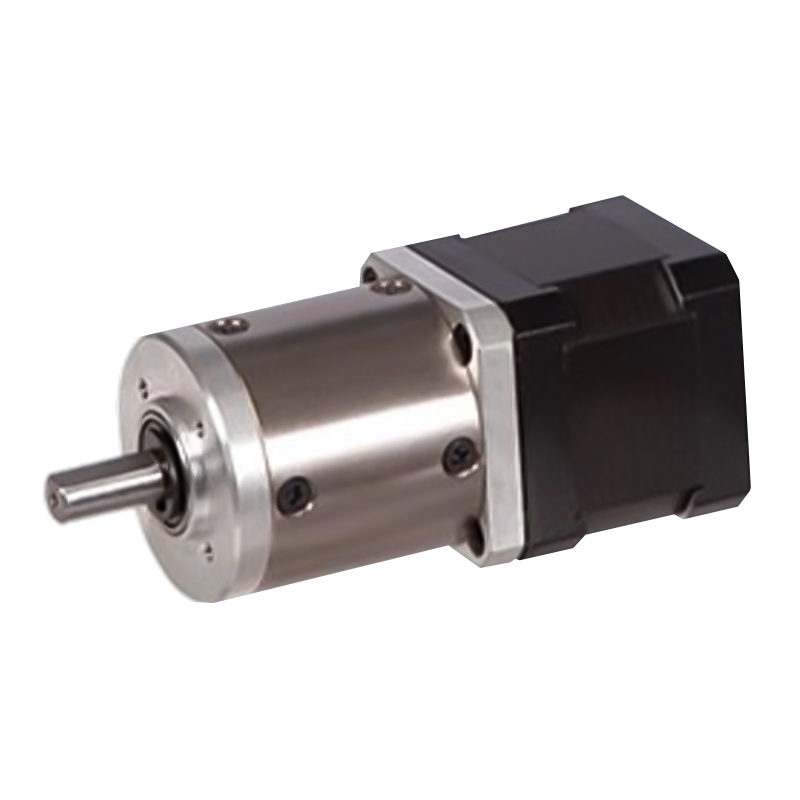

Krokový motor s planétovou prevodovkou 42JXGS100K/42STH 42 mm 3N.m~10N.m

Krokový motor s planétovou prevodovkou 42JXGS100K/42STH 42 mm 3N.m~10N.m

42JXGS100K/42STH používa kovový vnútorný krúžok ozubeného kolesa, je to planétový reduktor s vonkajším priemerom 42 mm, umožňujúci rozsah krútiaceho momentu: 3N.m~10N.m.
Krokový motor má charakteristiku rýchlej odozvy a dokáže v krátkom čase dosiahnuť stabilný prevádzkový stav. Výkon dynamickej odozvy systému je ďalej vylepšený kombináciou nízkej zotrvačnej charakteristiky planetárneho spomaľovacieho krokového motora. Dá sa rýchlo spustiť, zastaviť a obrátiť, čo môže spĺňať niektoré aplikácie s vysokými požiadavkami na dynamický výkon, ako je rýchle polohovanie a časté akcie štart-stop v automatizovaných výrobných linkách.

  • Krokový motor s planétovou prevodovkou 42JXGS100K/42STH 42 mm 3N.m~10N.m

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42 mm planétová prevodovka

Rozsah prípustného zaťaženia: 3N.m~ 10N.m

Krokový motor s planétovou prevodovkou (materiál ozubeného krúžku: kov)

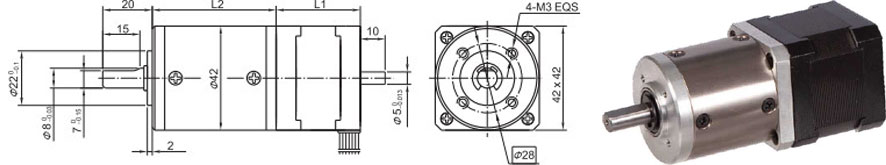

Rozmery

Planetárna prevodovka

Materiál prsteňa

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤50N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,07 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Technické údaje

Špecifikácie hybridného krokového motora 42STH

Model č.

Menovité napätie

Prúd/Fáza

Odpor/fáza

Indukčnosť/fáza

Držanie Torgue

Počet potenciálnych zákazníkov

Zotrvačnosť rotora

Hmotnosť

Dĺžka L1

Max. Prevodový pomer

Jednoduchý hriadeľ

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Špecifikácie planétovej prevodovky 40JXGS100K

Pomer redukcie

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Počet ozubených súkolesí

1

2

3

4

Dĺžka (L2) mm

36.9

47.4

57.7

68

Max. menovitý krútiaci moment kg. cm

30

50

80

100

Krátkodobo prípustný krútiaci moment kg.cm

90

150

240

300

Účinnosť %

0.9

0.81

0.73

0.66

Hmotnosť g

200

270

330

410

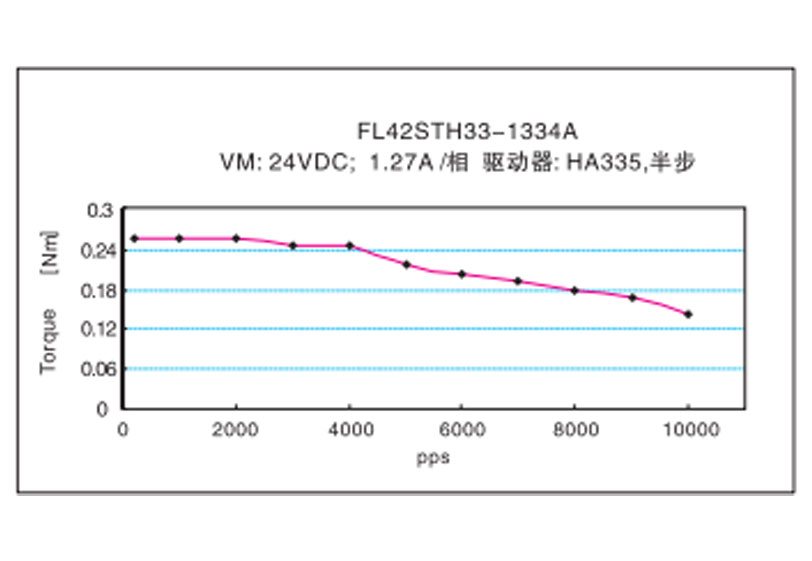

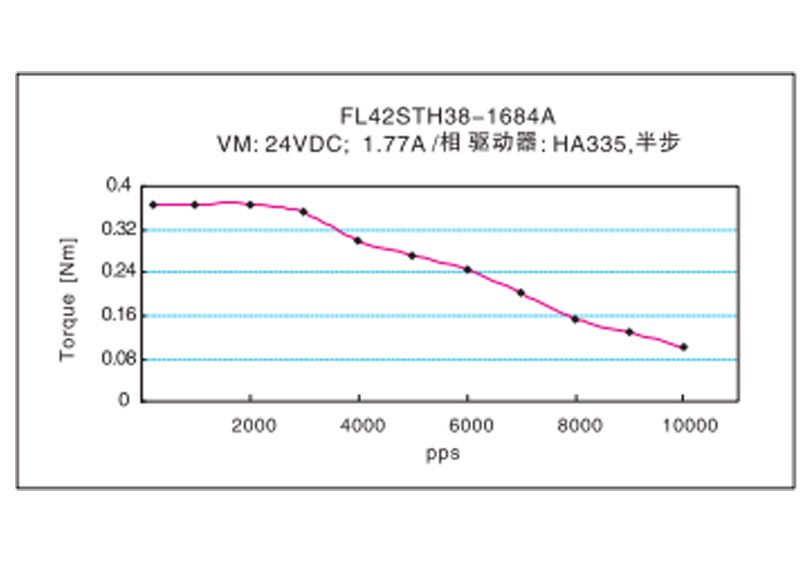

Charakteristiky frekvencie a krútiaceho momentu
