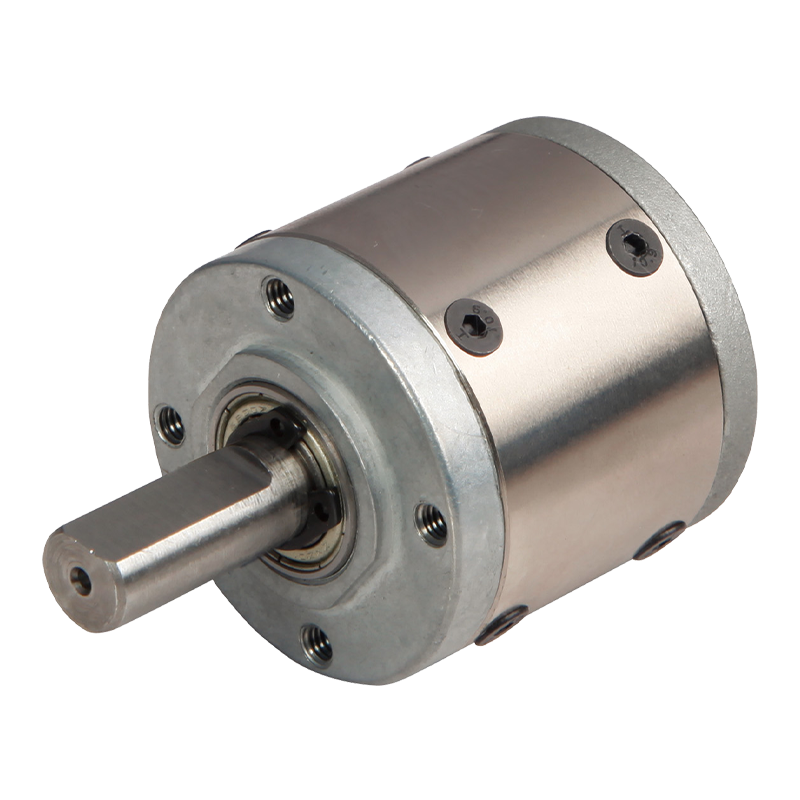

42JX100K 42mm 1-10N.m planétová prevodovka

42JX100K 42mm 1-10N.m planétová prevodovka

Planétová prevodovka 42JX100K je vysokovýkonná 42 mm planétová prevodovka navrhnutá pre rôzne aplikácie vyžadujúce presné riadenie krútiaceho momentu. Maximálny povolený rozsah zaťaženia tejto prevodovky je od 1N.m do 10N.m, pričom vyhovuje rôznym požiadavkám na zaťaženie. Jeho vnútorný materiál prevodu pozostáva z kovu typu E a kovového prášku typu F, čo zaisťuje vysokú presnosť a odolnosť. Ložiská výstupného hriadeľa používajú valivé ložiská a guľkové ložiská s maximálnym povoleným radiálnym zaťažením 80N a maximálnym prípustným axiálnym zaťažením 30N. Radiálna vôľa a axiálna vôľa sú riadené v rozmedzí 0,06 mm a 0,3 mm, čo zaručuje hladký chod a presnosť. Okrem toho účinnosť prenosu tejto prevodovky dosahuje až 90% s menovitým tolerančným momentom 1N.m a okamžitým tolerančným momentom trojnásobku menovitého krútiaceho momentu. Rozsah prevádzkovej teploty je od -10 ℃ do 80 ℃ s rozsahom použitia relatívnej vlhkosti od 20 % do 85 % RH. Odporúčaná vstupná rýchlosť je ≤ 4000 ot./min a smer vstupu a výstupu je rovnaký. Vďaka týmto parametrom je planétová prevodovka 42JX100K široko použiteľná v priemyselnej automatizácii, strojných zariadeniach a iných oblastiach.

  • 42JX100K 42mm 1-10N.m planétová prevodovka

+86 0579-86817938-836

[email protected]

42mm jednosmerná motorová planétová prevodovka 42JX100K

42 mm planétová prevodovka,

Rozsah prípustného zaťaženia: 1 N.m〜10N.m

Planetárna prevodovka

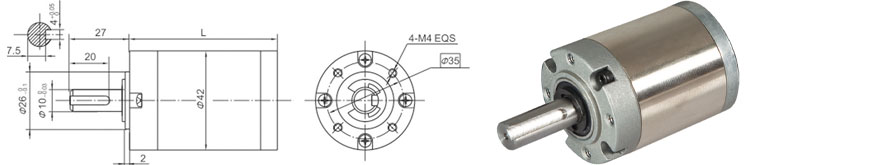

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

3,7 ~ 5,2

31.5

Etapa 2

14 ~ 27

42.1

Fáza 3

51 ~ 139

52.5

Etapa 4

189 – 720

62.9

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

90 %

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

1 N.m

4 N.m

8 N.m

10 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% ~ 85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

E typ: kov F typ: práškový kov

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (12 mm od príruby)

≤ 80 N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤ 0,06 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Sila lisovania hriadeľa, max

≤ 150 N
