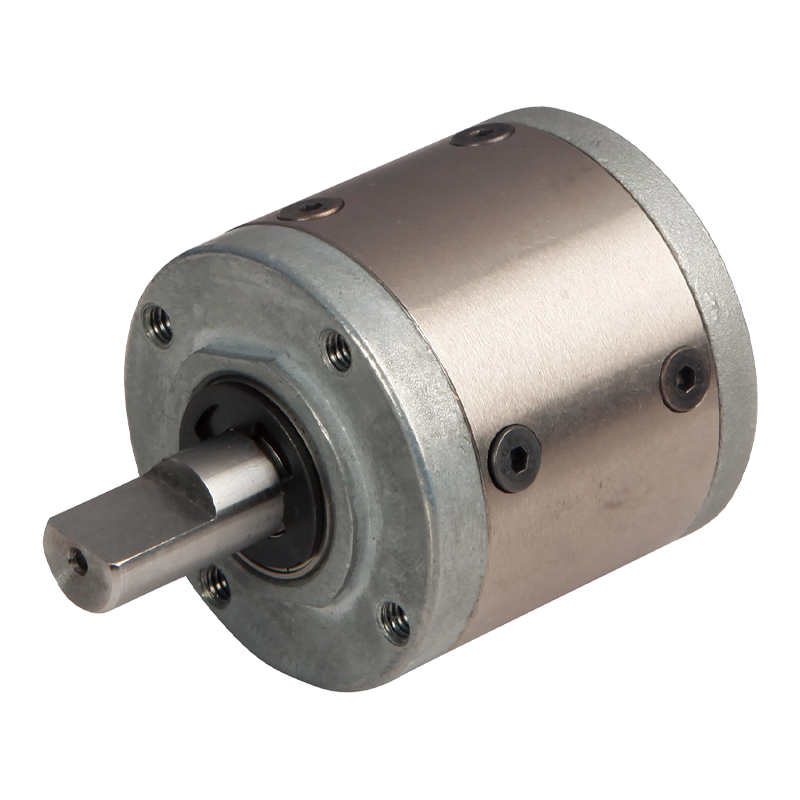

42JX150K 42mm 2-15N.m planétová prevodovka

42JX150K 42mm 2-15N.m planétová prevodovka

42JX150K je vysokovýkonný planétový reduktor s vonkajším priemerom 423 mm, ktorý umožňuje rozsah krútiaceho momentu 2N.m ~ 15N.m a prevádzkovú teplotu -10℃~ 80℃.
Štruktúra planétového ozubeného súkolesia planétovej prevodovky umožňuje, aby viaceré ozubené kolesá navzájom zaberali v obmedzenom priestore, aby sa dosiahol prenos výkonu a spomalenie a zvýšenie krútiaceho momentu. V porovnaní s tradičnými prevodovkami s paralelným hriadeľom s rovnakým prevodovým pomerom a nosnosťou možno objem planétovej prevodovky zmenšiť o 30 % až 50 % a hmotnosť je tiež ľahšia, čo sa ľahko inštaluje a usporiada do priestorovo obmedzených zariadení. Zaťaženie zdieľajú viaceré planétové kolesá, vďaka čomu je sila na každý prevodový stupeň relatívne malá. Súčasne je ozubené koleso zvyčajne vyrobené z vysoko pevnej legovanej ocele, po kalení, brúsení a iných procesoch je tvrdosť povrchu zubov vysoká, dobrá odolnosť proti opotrebeniu, odoláva veľkému krútiacemu momentu a rázovému zaťaženiu, vhodné pre ťažké prenosové príležitosti.

  • 42JX150K 42mm 2-15N.m planétová prevodovka

+86 0579-86817938-836

[email protected]

42mm planétová prevodovka 42JX150K

Φ42 planétový reduktor

Povolený rozsah krútiaceho momentu: 2N.m~15N.m

Planetárna prevodovka

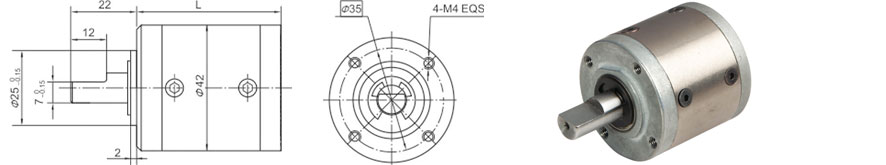

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

3,5 až 6,0

32.5

Etapa 2

14-30

39.2

Fáza 3

49~144

46

Etapa 4

172~504

52.5

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

90 %

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

2N.m

4 N.m

8 N.m

15 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% až 85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (12 mm od príruby)

≤ 80 N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤ 0,06 mm

Axiálna vôľa hriadeľa

≤ 0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Sila lisovania hriadeľa, max

≤ 150 N
