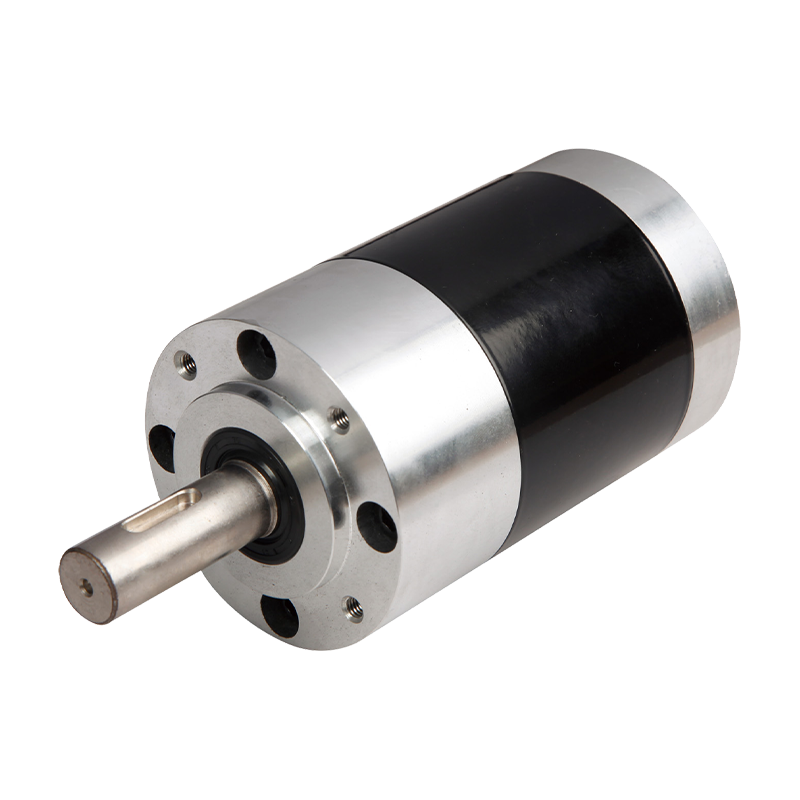

72JX850K 72mm 15-85N.m planetárna prevodovka

72JX850K 72mm 15-85N.m planetárna prevodovka

Model 72JX850K je vybavený kovovou konštrukciou planétového prevodu s vonkajším priemerom 72 mm pre kompaktný výkon a vysoký krútiaci moment. Povolený krútiaci moment sa pohybuje od 15 Nm do 85 Nm a podporuje duálne napätie 12 V/24 V na prispôsobenie sa rôznym scenárom energetickej účinnosti.
Prevodový pomer jednostupňovej planétovej prevodovky je vo všeobecnosti medzi 3-10 a keď sa viacstupňová planétová prevodovka používa v sérii, prevodový pomer môže dosiahnuť desiatky alebo dokonca stovky, čo môže spĺňať požiadavky rôznych zariadení na prevodový pomer. V porovnaní s konvenčnými prevodovkami s paralelným hriadeľom môžu byť planétové prevodovky o 30 % až 50 % menšie z hľadiska objemu a hmotnosti ako bežné prevodovky s paralelným hriadeľom s rovnakým prevodovým pomerom a nosnosťou, čo uľahčuje ich inštaláciu a nasadenie v zariadeniach s obmedzeným priestorom.

  • 72JX850K 72mm 15-85N.m planetárna prevodovka

+86 0579-86817938-836

[email protected]

72 mm planétová prevodovka 72JX850K

72 mm planétová prevodovka,

Prípustný rozsah zaťaženia: 15N.m〜85N.m

Planetárna prevodovka

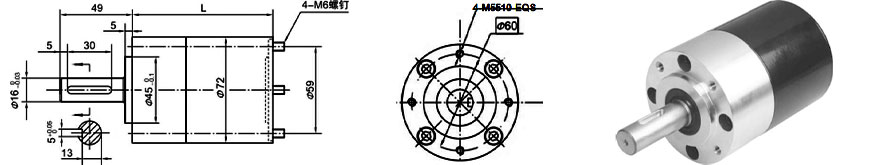

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L

Etapa 1

3,7 ~ 6,75

56

Etapa 2

14 ~ 46

75.5

Etapa 3

51 ~ 308

95.5

Parameter

Parameter

Etapa 1

Etapa 2

Etapa 3

Účinnosť prenosu

90 %

81 %

73 %

Menovitý tolerančný krútiaci moment

15 N.m

45 N.m

85 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% 〜85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤320N

Max. axiálne zaťaženie hriadeľa

≤160N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,08 mm

Axiálna vôľa hriadeľa

≤ 0,4 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Sila lisovania hriadeľa, max

≤ 400 N
