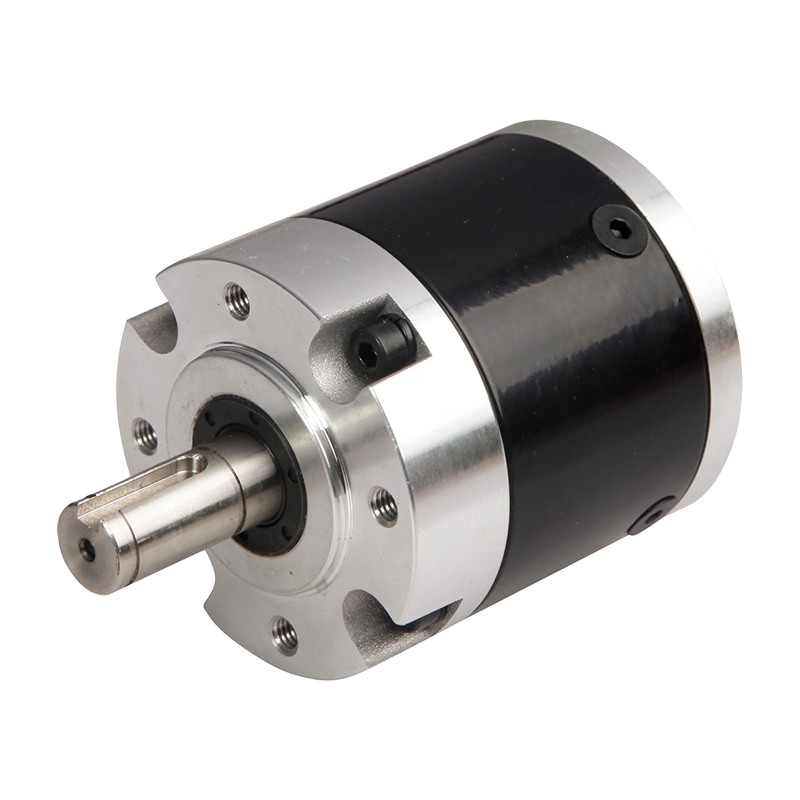

56JX300K 56mm 3-30N.m planétová prevodovka

56JX300K 56mm 3-30N.m planétová prevodovka

56JX300K je vysoko výkonný produkt navrhnutý pre vysoko presné a nízkohlučné aplikácie. Povolený rozsah krútiaceho momentu od 3N.m do 30N.m je vhodný pre rôzne priemyselné automatizačné zariadenia a presné stroje.
Planétová prevodovka môže dosiahnuť nielen prevod spomalenia, ale tiež dosiahnuť rôzne formy prevodu, ako je prevod zrýchlenia a diferenciálny prevod zmenou kombinácie prevodových stupňov. Napríklad v prevodovke zadnej nápravy automobilu môže planétová prevodovka dosiahnuť diferenciálny pohyb ľavého a pravého kolesa, čím sa zabezpečí hladký chod vozidla pri zatáčaní. Konštrukcia planétovej prevodovky je pomerne jednoduchá, ľahko sa rozoberá a montuje a ľahko sa vykonáva každodenná kontrola, údržba a údržbárske práce. Zároveň je vďaka vysokej spoľahlivosti opotrebenie dielov relatívne malé, cyklus výmeny je dlhý, čím sa znižujú náklady na údržbu a prestoje a zlepšuje sa efektívnosť používania zariadení.

  • 56JX300K 56mm 3-30N.m planétová prevodovka

+86 0579-86817938-836

[email protected]

56mm planétová prevodovka 56JX300K

56 mm planétová prevodovka,

Prípustný rozsah zaťaženia: 3N.m〜30N.m

Planetárna prevodovka

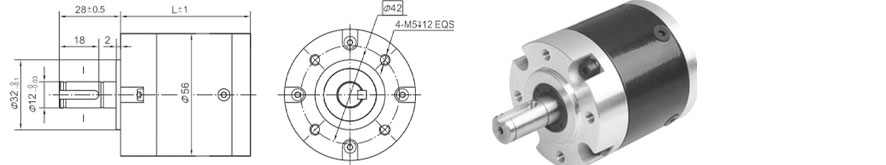

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L (mm)

Zuby nápravy, štartovacia štruktúra

Kombinovaná štartovacia štruktúra

Etapa 1

3,6 ~ 7,5

47

62

Etapa 2

13 ~ 32

59

72

Fáza 3

47 ~ 135

78

91

Etapa 4

168 – 575

90

103

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Etapa 4

Účinnosť prenosu

90 %

81 %

73 %

66 %

Menovitý tolerančný krútiaci moment

3 N.m

12 N.m

20 N.m

30 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% ~ 85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (12 mm od príruby)

≤ 200 N

Max. axiálne zaťaženie hriadeľa

≤100N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,04 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Sila lisovania hriadeľa, max

≤300 N
