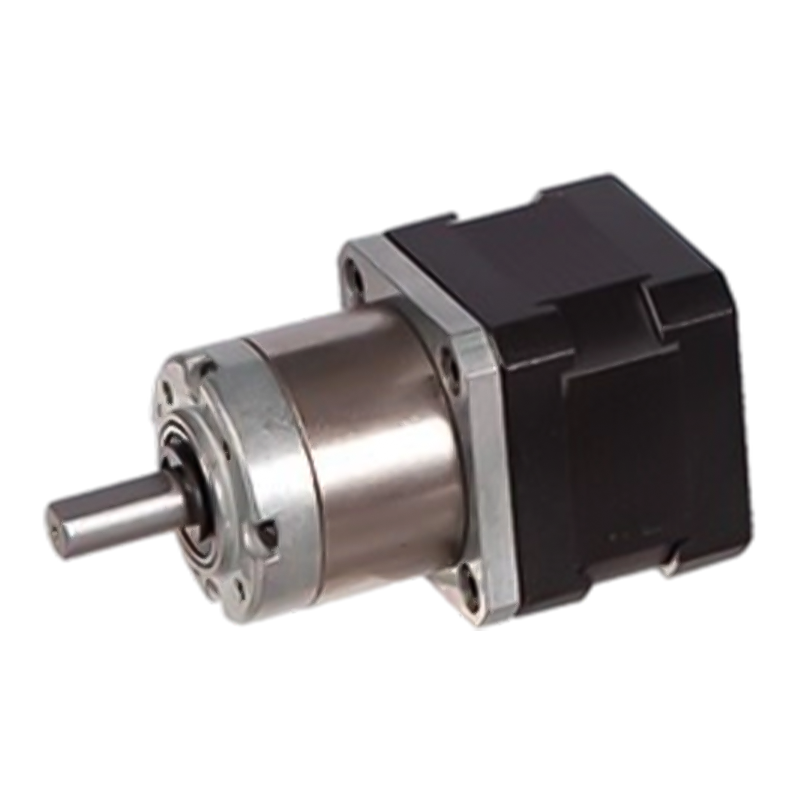

Krokový motor s planétovou prevodovkou 36JXES60K/42STH 12v/24v

Krokový motor s planétovou prevodovkou 36JXES60K/42STH 12v/24v

36JXES60K/42STH je možné vybrať vo vnútornom krúžku z dvoch materiálov: práškový kov (model 36JXF60K), kov (model 36JXE60K), podporujúce prostredie 12V/24v s dvojitým napätím, maximálne povolené radiálne zaťaženie ≤50N.
Konštrukcia planétového súkolesia zabezpečuje rovnomerné rozloženie zaťaženia na každé planétové koleso, čím sa znižuje sila na jedno ozubené koleso, čím sa znižujú vibrácie a hluk. Súčasne sú jazdné charakteristiky krokového motora tiež relatívne stabilné a výstupný výkon môže byť udržiavaný relatívne stabilný pri rôznych zaťaženiach a rýchlostiach. Preto má planétový spomaľovací krokový motor dobrú stabilitu počas prevádzky a môže poskytovať hladký výstupný výkon.

  • Krokový motor s planétovou prevodovkou 36JXES60K/42STH 12v/24v

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

36 mm štandardná prevodovka,

Rozsah prípustného zaťaženia: 1,8N.m~6,0N.m

Krokový motor s planétovou prevodovkou (materiál ozubeného kolesa: kov a práškový kov)

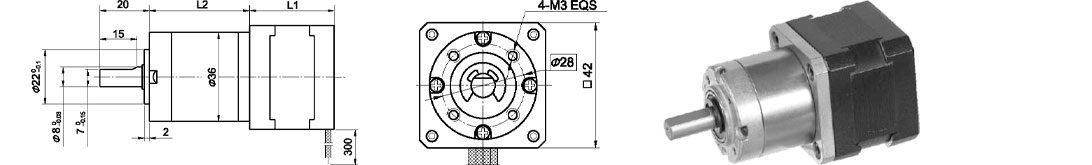

Rozmery

Ozubené krúžky je možné vybrať z dvoch materiálov: práškový kov (typ: 36JXF60K), kov (typ: 36JXE60K)

Planetárna prevodovka

Materiál prsteňa

E Typ: kov F Typ: práškový kov

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤50N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,07 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Technické údaje

Špecifikácie hybridného krokového motora 42STH

Model č.

Menovité napätie

Prúd/Fáza

Odpor/fáza

Indukčnosť/fáza

Držanie Torgue

Počet potenciálnych zákazníkov

Zotrvačnosť rotora

Hmotnosť

Dĺžka L1

Max. Prevodový pomer

Jednoduchý hriadeľ

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Špecifikácie planétovej prevodovky 36JXES60K

Pomer redukcie

3.71

5.18

14

19

27

51

71

100

139

Počet ozubených súkolesí

1

2

3

Dĺžka (L2) mm

27

34.1

41

Max. menovitý krútiaci moment kg. cm

6

24

50

Krátkodobo prípustný krútiaci moment kg.cm

20

70

150

Účinnosť %

0.9

0.81

0.73

Hmotnosť g

195

210

290

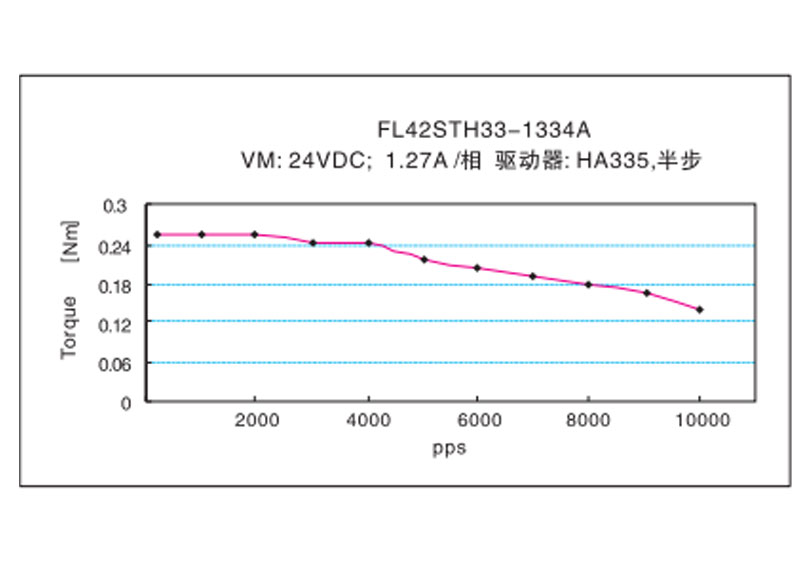

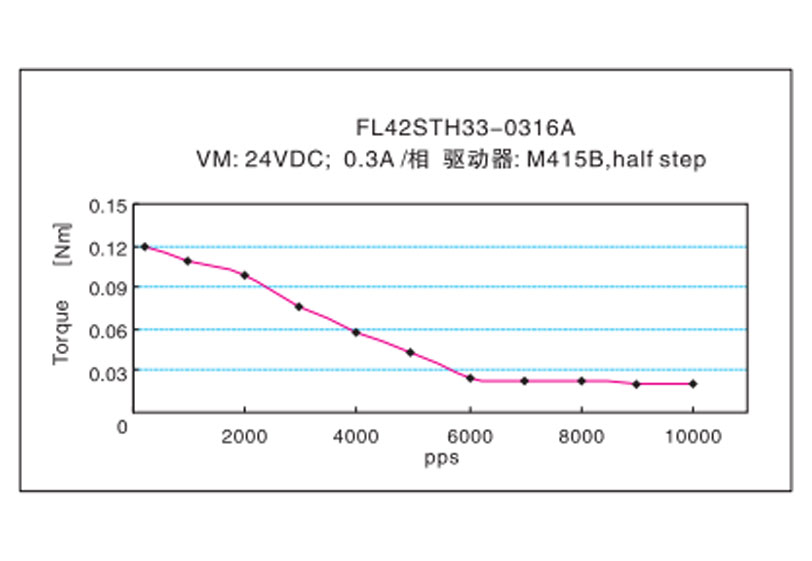

Charakteristiky frekvencie a krútiaceho momentu
