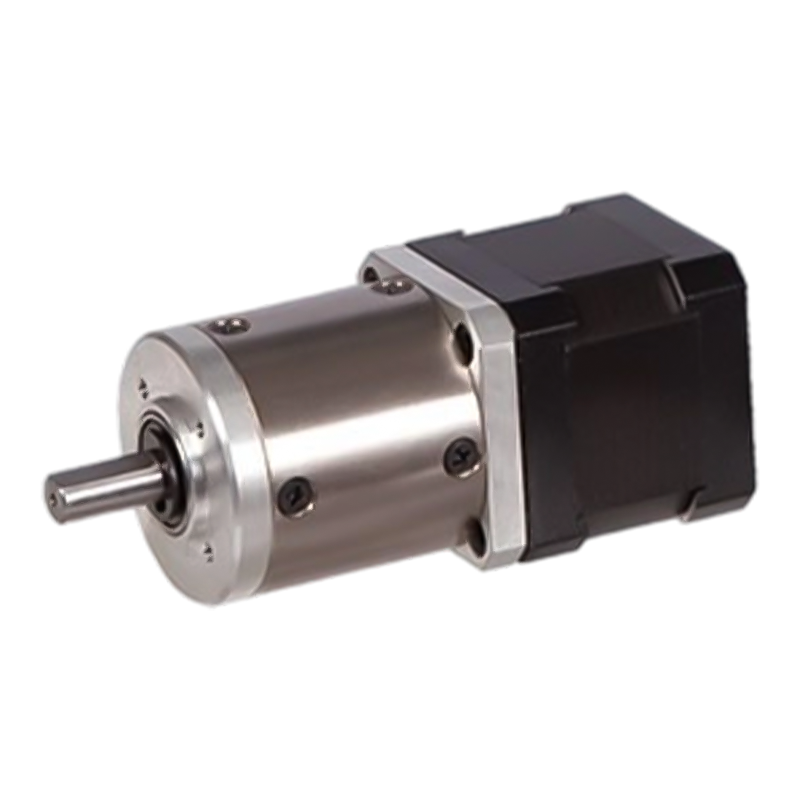

Krokový motor s hybridnou planétovou prevodovkou 42JX150K/42STH 80N

Krokový motor s hybridnou planétovou prevodovkou 42JX150K/42STH 80N

Hybridný krokový planétový prevodový motor 42JX150K/42STH je vysoko výkonný hybridný krokový motor, ktorý kombinuje výhody planétového reduktora, vhodný pre aplikácie vyžadujúce vysokú presnosť a vysoký krútiaci moment. Motor využíva materiál kovového ozubeného kolesa, ktorý zaisťuje stabilitu a odolnosť pri vysokom zaťažení. Jeho maximálne povolené radiálne zaťaženie je 80N, maximálne povolené axiálne zaťaženie je 30N, radiálna vôľa je len 0,06 mm a axiálna vôľa je 0,3 mm, s vôľou menšou ako 1,5° pri nezaťažení. Tieto parametre naznačujú, že motor má mechanický výkon a presné možnosti riadenia pohybu. Okrem toho motor ponúka rôzne špecifikácie, vrátane rôznych elektrických parametrov napätia, prúdu, odporu, indukčnosti, ako aj viacerých redukčných pomerov a prevodových stupňov, aby vyhovoval potrebám rôznych aplikačných scenárov. Vďaka optimalizovanému dizajnu a vysokokvalitným výrobným procesom tento motor vyniká účinnosťou, spoľahlivosťou a životnosťou, čo z neho robí ideálnu voľbu pre priemyselnú automatizáciu, presné prístroje a oblasti robotických technológií.

  • Krokový motor s hybridnou planétovou prevodovkou 42JX150K/42STH 80N

+86 0579-86817938-836

[email protected]

42JX150K/42STH

Zosilnená prevodovka s vonkajším priemerom 42 mm,

Rozsah prípustného zaťaženia: 3N.m~10N.m

Krokový motor s planétovou prevodovkou (materiál ozubeného krúžku: kov)

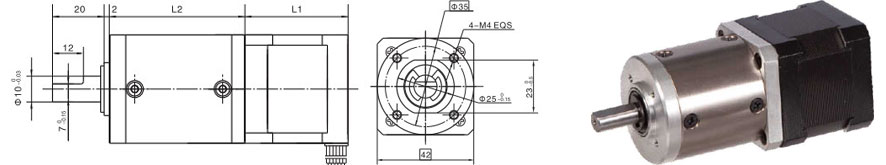

Rozmery

Planetárna prevodovka

Materiál prsteňa

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (10 mm od príruby)

≤ 80 N

Max. axiálne zaťaženie hriadeľa

≤30N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,06nn

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1,5°

Technické údaje

Špecifikácie hybridného krokového motora 42STH

Model č.

Menovité napätie

Prúd/Fáza

Odpor/fáza

Indukčnosť/fáza

Držanie Torgue

Počet potenciálnych zákazníkov

Zotrvačnosť rotora

Hmotnosť

Dĺžka L1

Max. Prevodový pomer

Jednoduchý hriadeľ

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤ 1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤ 1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤ 1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Jednoduchý hriadeľ, B Dvojitý hriadeľ

Špecifikácie planétovej prevodovky 42JX150K

Pomer redukcie

3.5

14

17

21

49

61

84

104

126

172

212

294

Počet ozubených súkolesí

1

2

3

4

Dĺžka (L2) mm

32.5

39.2

45.9

52.6

Max. menovitý krútiaci moment kg. cm

30

50

90

150

Krátkodobo prípustný krútiaci moment kg.cm

90

150

270

450

Účinnosť %

0.9

0.81

0.73

0.66

Hmotnosť g

320

420

520

620
