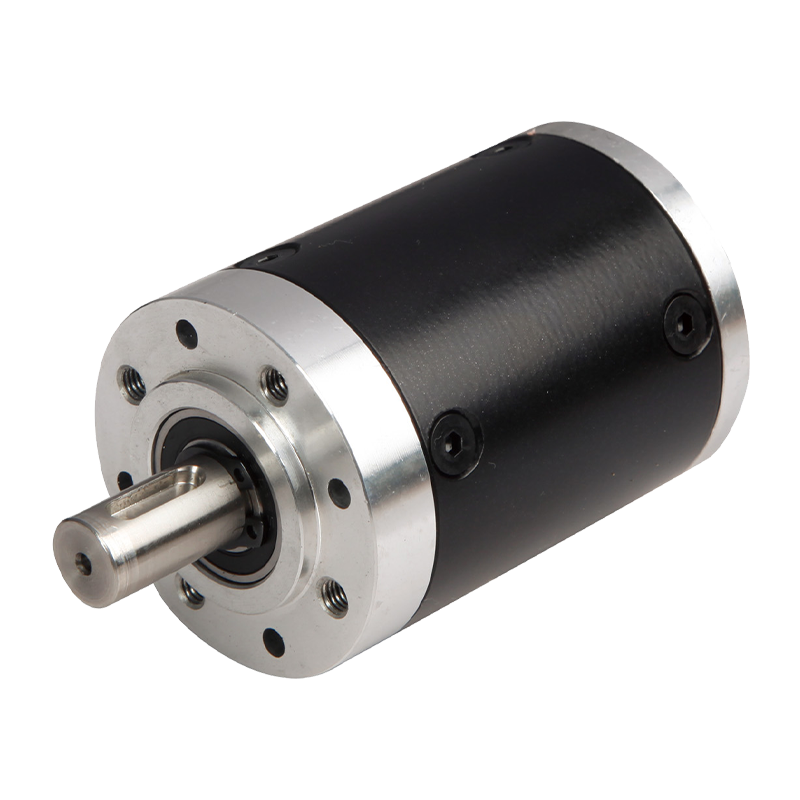

52JXM200K 52mm 2-20N.m planétová prevodovka

52JXM200K 52mm 2-20N.m planétová prevodovka

52JXM200K je planétová spomaľovacia pohonná jednotka s vonkajším priemerom 52 mm a účinnosťou prvého stupňa prenosu 90%, vhodná pre prostredia s dvojitým napätím 12v/24v.
Štruktúra planétového súkolesia planétovej prevodovky spôsobuje, že radiálna sila a axiálna sila vznikajúce počas procesu záberu sa navzájom vyrovnávajú, čím sa znižujú vibrácie a hluk. Okrem toho procesy spracovania a montáže ozubených kolies s vysokou presnosťou, ako aj rozumný návrh parametrov ozubených kolies tiež pomáhajú znižovať vplyv a hluk záberu ozubených kolies a hluk počas prevádzky môže byť zvyčajne regulovaný pod 40-60 dB. Konštrukcia planétovej prevodovky je jednoduchá a kompaktná a počet dielov je relatívne malý, čo znižuje možnosť zlyhania systému v dôsledku zlyhania dielov. Kľúčové komponenty, ako sú ozubené kolesá, zároveň prešli prísnou kontrolou kvality a výkonnostným testovaním s vysokou spoľahlivosťou a stabilitou a dokážu udržať dobrý pracovný stav pri dlhodobej nepretržitej prevádzke a priemerná doba bezproblémovej prevádzky môže dosiahnuť viac ako 20 000 hodín.

  • 52JXM200K 52mm 2-20N.m planétová prevodovka

+86 0579-86817938-836

[email protected]

52mm planétová prevodovka 52JXM200K

52 mm planétová prevodovka,

Prípustný rozsah zaťaženia: 2N.m〜20N.m

Planetárna prevodovka

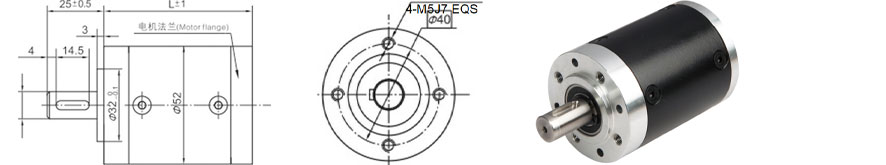

Rozmery

Parameter

Parameter prevodového pomeru

Prevodový pomer

Rozmer L (mm)

Zuby nápravy, štartovacia štruktúra

Kombinovaná štartovacia štruktúra

Etapa 1

4,5 ~ 8

56

65

Etapa 2

20 ~ 64

71

80

Fáza 3

91 ~ 512

87

96

Parameter

Parameter

Etapa 1

Etapa 2

Fáza 3

Účinnosť prenosu

90 %

81 %

73 %

Menovitý tolerančný krútiaci moment

4 N.m

12 N.m

20 N.m

Maximálny momentový tolerančný moment

Trojnásobok menovitého krútiaceho momentu

Prevádzková teplota

-10 ℃ ~ 80 ℃

Prevádzková vlhkosť okolia

20% ~ 85% RH

Odporúčaná rýchlosť vstupu

≤ 4000 ot./min

Smer vstupu a výstupu

Rovnaký smer

Technické údaje

Materiál na bývanie

Kovové

Ložisko na výstupe

Guličkové ložiská

Max. Radiálne zaťaženie (12 mm od príruby)

≤ 200 N

Max. axiálne zaťaženie hriadeľa

≤100N

Radiálna vôľa hriadeľa (v blízkosti príruby)

≤0,04 mm

Axiálna vôľa hriadeľa

≤0,3 mm

Vôľa pri chode bez zaťaženia

≤1°

Sila lisovania hriadeľa, max

≤ 300 N
